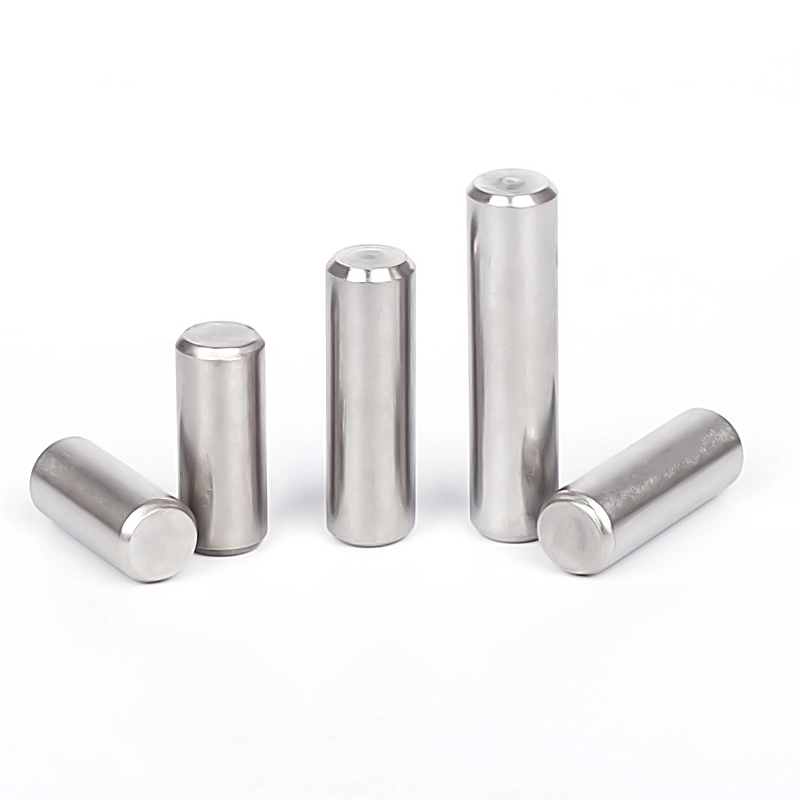

Lygiagretūs kaiščiai tiksliam padėties nustatymui

Šiuos lygiagrečius kaiščius, skirtus tiksliam padėties nustatymui, gamina Wanluo gamykla. Taip pat žinomas kaip tiesios kolonos padėties nustatymo kaiščiai, tai yra specializuotas didelio tikslumo padėties nustatymo komponentas, naudojamas pramoninėse tikslaus surinkimo sistemose. Jo pagrindinė funkcija skiriasi nuo įprastų varžtų ir kniedžių priveržimo ir fiksavimo funkcijų. Jis daugiausia skirtas tiksliam įrangos komponentų išlygiavimui, nuokrypių fiksavimui ir bendraašiam kalibravimui.

Siųsti užklausą

Product Description

Buvo atliktas specialus optimizavimas tokioms problemoms kaip išlygiavimo nuokrypiai, komponentų poslinkiai ir koaksialumo netikslumai, kurie gali atsirasti mechaninio surinkimo, formų klijavimo ir automatinės įrangos surinkimo metu. Wanluo gamykla sukūrė lygiagrečius kaiščius, skirtus tiksliam padėties nustatymui, kurie, naudojant mikrometro lygio tikslią tolerancijos valdymą, suteikia nulinio poslinkio atskaitos padėties nustatymą įvairiems tiksliams tvirtinimams, formoms, transporto priemonių komponentams ir automatikos įrangai.

Medžiagos pranašumas

Gaminys gaminamas naudojant integruotą vientiso cilindrinio vientiso formavimo procesą, derinamą su profesionalia grūdinimo ir grūdinimo terminio apdorojimo technologija. Pasiekiamas tiek itin didelis konstrukcinis kietumas, tiek atsparumas šlyčiai, galintis atlaikyti ilgalaikes vibracijas ir įrangos šoninę išorinės jėgos traukimą bei išlaikyti stabilų surinkimo tikslumą. Tai yra pagrindinis komponentas, skirtas aukščiausios klasės tiksliam mechaniniam surinkimui.

Produkto savybės

1. Išskirtinė padėties nustatymo funkcija, tiksliai kalibruojantis surinkimo atskaitos taškas

2. Mikrometro lygio tolerancijos kontrolė, itin didelis bendras tikslumas

3. Bendras grūdinimo ir grūdinimo apdorojimas, subalansuotos ir galingos mechaninės savybės

4. Stiprus atsparumas poslinkiui, puikus darbo sąlygų stabilumas

5. Platus universalumas, tinka visiems tikslaus surinkimo scenarijams

Gamybos technologija

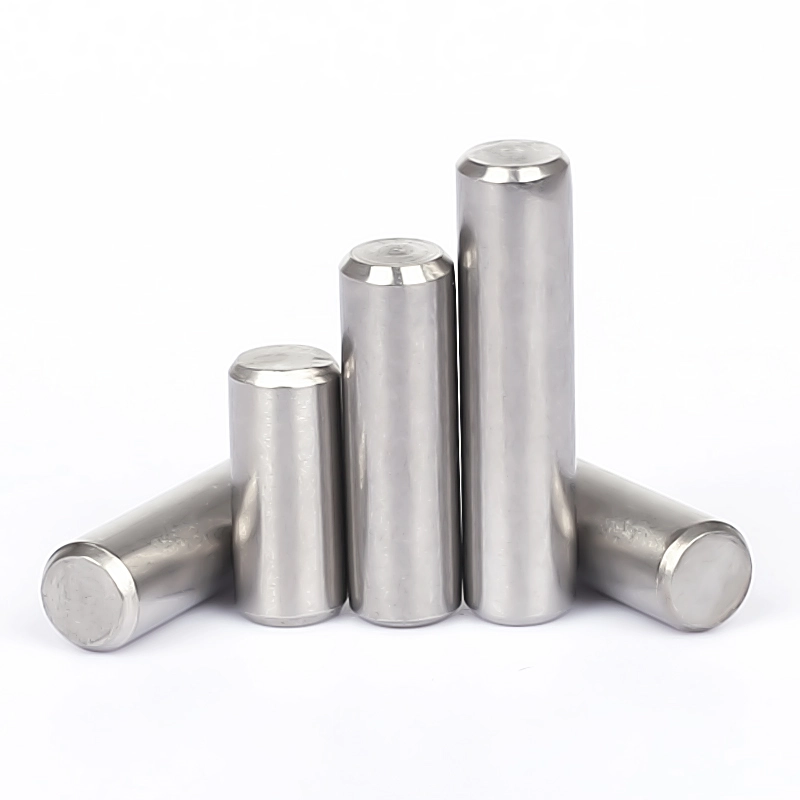

Lygiagretūs kaiščiai naudoja vientisą didelio tikslumo becentrį šlifavimą ir integruotą terminio apdorojimo procesą. Visas korpusas yra tiesios cilindrinės konstrukcijos, vienodo sienelės storio ir vienodo išorinio skersmens tolerancijos. Abu galai yra smulkiai nusklembti ir sklandžiai nupoliruoti be įbrėžimų, palengvinantys greitą įdėjimą ir surinkimą, išvengiant ruošinio skylių įbrėžimo. Produktas yra visiškai gesinamas vakuume ir grūdinimas žemoje temperatūroje, pasižymintis aukštu šerdies kietumu ir itin dideliu paviršiaus kietumu, veiksmingai užkertant kelią lenkimui, deformacijai ir dilimui ilgalaikio slenkamojo surinkimo ir mechaninio veikimo metu. Didelio tikslumo matmenų kalibravimas užtikrina puikų standartinių kaiščių pakeičiamumą. Pagaminti iš aukštos kokybės anglinio plieno, legiruotojo plieno ir nerūdijančio plieno medžiagų, visi gaminiai atitinka tarptautinius pramonės standartus, pasižymi stabiliomis mechaninėmis savybėmis ir ilgu tarnavimo laiku, tinka didelio tikslumo pramoninio suderinimo scenarijus.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	Lygiagretūs kaiščiai, tiesūs cilindriniai kaiščiai, kaiščiai, tikslūs vietos nustatymo kaiščiai
Vykdomasis standartas	DIN6325, ISO2338, GB119, JIS standartas, pasirinktiniai nestandartiniai tikslūs dydžiai
Turima medžiaga	45# anglies plienas, 40Cr legiruotasis plienas, 304/316 nerūdijantis plienas, SKD plienas
Dydžių diapazonas	Skersmuo 1,5–50 mm, ilgis 5–300 mm, m6/h8/h7 tolerancijos klasės pasirenkamos
Struktūros tipas	Tvirtas tiesus cilindras, dviejų galų nuožulna, labai tiesi, tiksli padėties nustatymo struktūra
Apdorojimo technologija	Tikslus šlifavimas be centro, integruotas grūdinimas ir grūdinimas, paviršiaus grūdinimas, veidrodinis poliravimas
Taikomi scenarijai	Formų surinkimas, mechaninis padėties nustatymas, įrangos tvirtinimas, automobilių dalys, automatikos tikslus surinkimas
Paviršiaus apdorojimas	Grūdinimas juoduoju oksidu, antikorozinis alyvos apdorojimas, natūralus nerūdijančio plieno poliravimas
Mechaninės savybės	Didelis kietumas, ypač atsparus dilimui, didelis atsparumas šlyčiai, nulinė deformacija, didelis padėties nustatymo tikslumas
Pakavimo būdas	Antikorozinė vidinė dėžutė + eksporto dėžutė, drėgmei ir smūgiams atspari pakuotė tikslioms dalims
Tiekimo paslauga	Standartinio dydžio tiekimas, didelio tikslumo nestandartinis pritaikymas, vieno langelio tvirtinimo elementų derinimas

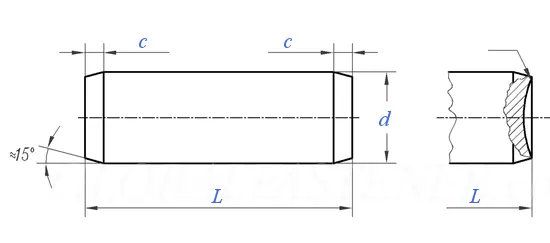

Parallel Pins For Precision Positioning

Nominalus skersmuo d			Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	maks	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	maks	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Svoris 1000 plieno gaminių≈kg			-	-	-	-	-	-	-	-	-	-

Nominalus skersmuo d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	maks	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	maks	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Svoris 1000 plieno gaminių≈kg			-	-	-	-	-	-	-	-	-	-

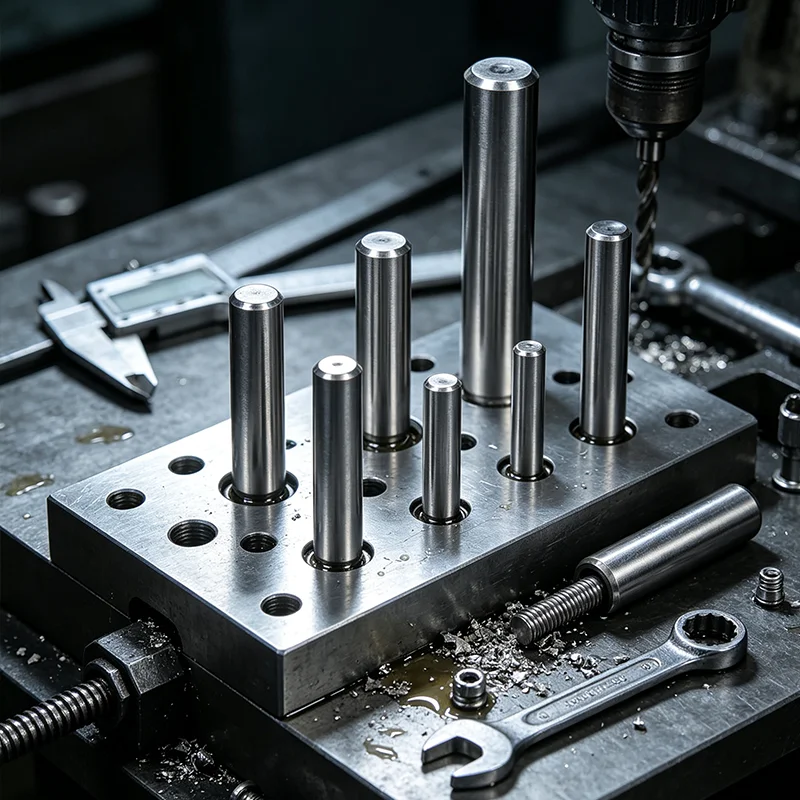

Pagrindiniai privalumai ir pramoninis pritaikymas

1. Mikronų lygio tikslumo tolerancijos valdymas, pasižymintis puikiu tiesumu ir apvalumu, užtikrinantis itin didelio tikslumo nulinio tarpo surinkimą. Lygiagretūs tiksliosios padėties nustatymo kaiščiai efektyviai pašalina komponentų drebėjimą, padėties nukrypimą ir bendraašiumo klaidas, todėl labai pagerina mechaninio surinkimo tikslumą.

2. Integruotas terminis apdorojimas ir paviršiaus grūdinimas suteikia kaiščio korpusui itin didelį kietumą ir atsparumą dilimui. Jis gali atlaikyti ilgalaikį dažną ardymą, vibraciją ir šoninę šlyties jėgą be lenkimo, deformacijos ar trinties, užtikrinant ilgalaikį stabilų padėties nustatymo tikslumą.

3. Dviejų galų sklandžiai nusklembta konstrukcija leidžia greitai ir taupiai įdėti ir sumontuoti, išvengiant skylių pažeidimo ir suspaudimo sąstingio surinkimo metu. Lygus paviršius efektyviai sumažina surinkimo trintį ir pagerina gamybos bei apdorojimo efektyvumą.

4. Puikus konstrukcijos stabilumas ir pakeičiamumas. Standartiniai lygiagrečiai kaiščiai yra visiškai suderinami su tarptautinio standarto kaiščių angomis, palaiko universalų keitimą ir partijos surinkimą, sumažina įrangos priežiūros ir dalių keitimo išlaidas.

5. Daugybė medžiagų ir tikslios klasės parinkčių, plačiai naudojamos formų gamyboje, automatizuotose mašinose, automobilių pramonėje, aviacijos ir kosmoso įrangoje, tiksliuose elektriniuose prietaisuose ir didelio tikslumo mechaninio surinkimo srityse.

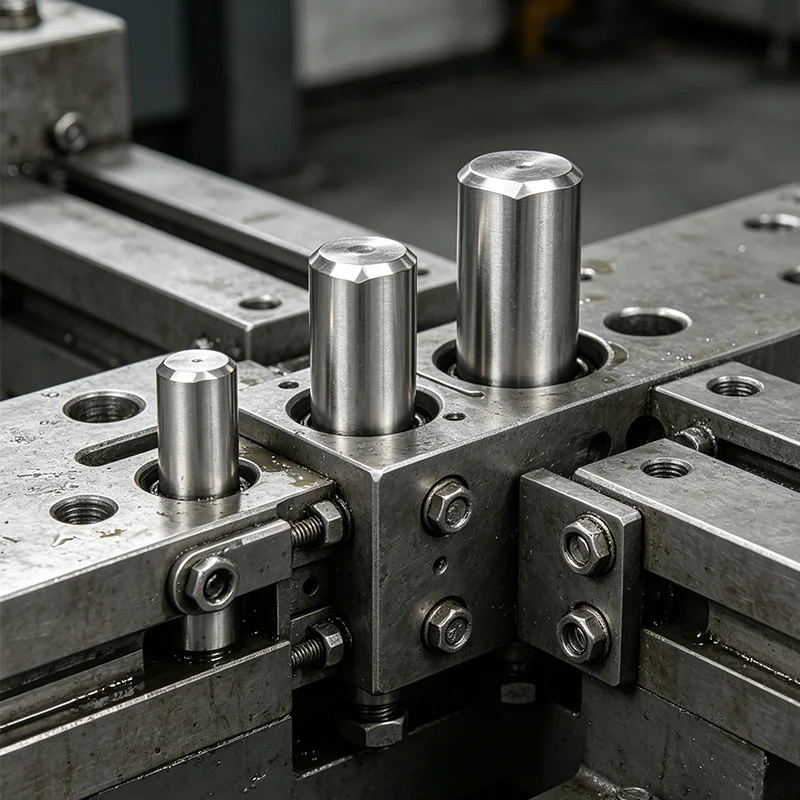

Parallel Pins For Precision Positioning

Realus klientų įvertinimas

Autentiški mūsų pasaulinių platintojų ir inžinerinių pirkėjų atsiliepimai

Klientas 1 | Europos techninės įrangos platintojas: stabilus gaminio matmenų tikslumas, standartinis sriegio dydis, puikus paviršiaus apdorojimas nuo rūdžių. Mišrių konteinerių užsakymas gerai supakuotas, pristatymas laiku. Labai patikimas ilgalaikis Kinijos techninės įrangos tiekėjas.

Klientas 2 | Jūrų inžinerijos rangovas: serijiniai produktai puikiai išlaiko trečiosios šalies apkrovos testą. Tiek standartinės tvirtinimo detalės, tiek pritaikytos CNC dalys puikiai atitinka vietos surinkimo standartą. Atsakinga po pardavimo komanda.

Klientas 3 | Amerikos pramonės pirkėjas: ekonomiškai efektyvi gamyklos tiesioginė kaina, lankstus OEM logotipo pritaikymas. Puikiai tinka mūsų vietinei pramonės ir statybos didmeninei rinkai, pateiks pakartotinius masinius užsakymus.
