Clevis kaištis mechaniniam sujungimui

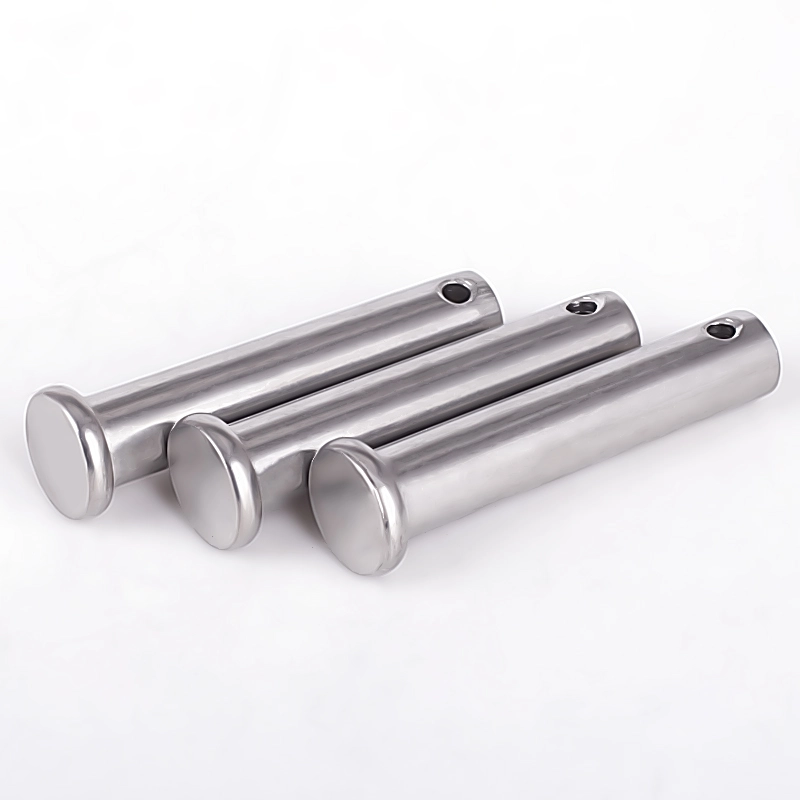

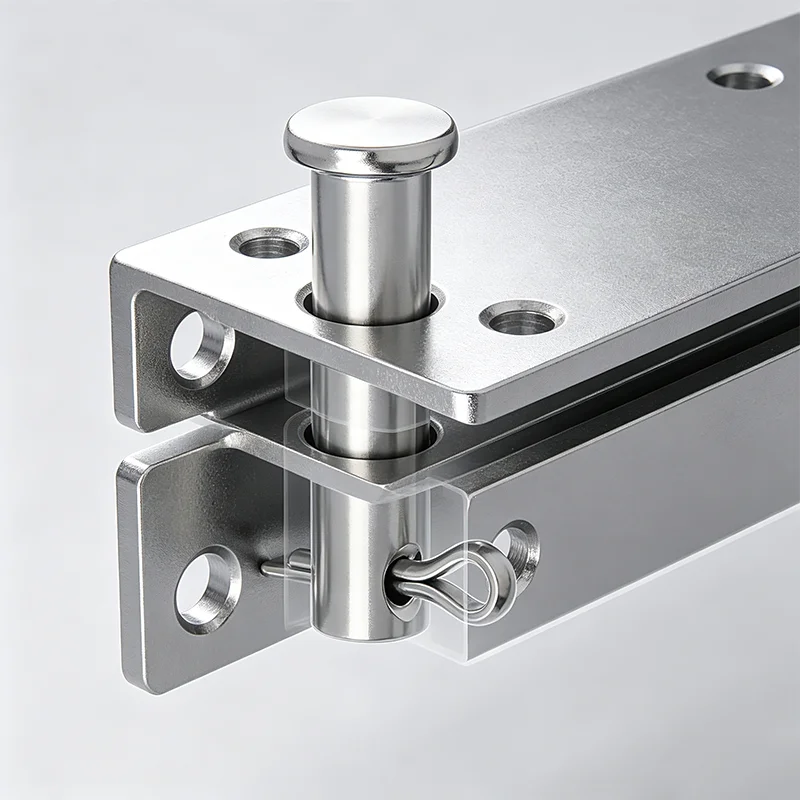

Šis „Clevis“ kaištis mechaniniam sujungimui, kurį tiesiogiai parduoda „Wanluo Factory“, yra pramoninis standartinis cilindrinis kilnojamas jungties komponentas. Jis daugiausia naudojamas dinamiškiems surinkimo scenarijams, apimantiems mechaninius vyrius, sukamąsias jungtis ir lanksčias judančias švaistiklio konstrukcijas. Skirtingai nuo rinkoje esančių fiksuotų kaiščių, kurie naudojami tik statiniam tiksliam padėties nustatymui, šio gaminio pagrindinė paskirtis yra dinaminė judama jungtis, specialiai pritaikyta įvairioms mechaninėms jungtims, kurioms reikalingas slenkamasis sukimasis, kampinis siūbavimas ir lankstus atidarymas bei uždarymas.

Siųsti užklausą

Product Description

Kai „Wanluo Factory“ gamina „Clevis“ kaiščius mechaninėms jungtims, ji naudoja integruotą plokščios galvutės struktūrą ir kiaurymę uodegos gale. Kartu su dalijamu kaiščiu galima pasiekti dvigubą fiksavimą. Surinkimas yra paprastas, sukimasis sklandus ir gali užkirsti kelią atsipalaidavimui ir pasislinkimui nuolat judant įrangai. Jis plačiai taikomas standartizuotam mechaninių pavarų konstrukcijų, transporto priemonių važiuoklės komponentų, hidraulinės įrangos ir įvairių kilnojamųjų komponentų surinkimui.

Skirtingi pardavimo taškai

1. Dėmesys dinamiškam veiklos ryšiui, tinkamas dinamiškoms darbo sąlygoms, o ne statiniam pozicionavimui.

2. Plokščios galvos ribos ir uodegos angos fiksavimas, užtikrinantis dvigubą apsaugą nuo slydimo, kad būtų užtikrintas didesnis saugumas.

3. Suderinamas su šakių konstrukcija, pasižymintis didesniu prisitaikymu ir didesne surinkimo tolerancija.

4. Paprasta struktūra ir patvarus, su mažesniu ilgalaikiu nusidėvėjimu.

5. Itin universalus, tinka standartizuotam įvairių pramoninių įrenginių keitimui.

Struktūrinės savybės ir gamybos technologija

„Clevis“ kaištis mechaniniam sujungimui, vientisas preciziškas šaltas galvutės ir becentrio šlifavimo formavimo procesas, susidedantis iš plokščios apvalios ribinės galvutės, lygaus tvirto cilindrinio kaiščio korpuso ir rezervuotos uodegos kaiščio angos. Pastorinta plokščia galvutė užtikrina stabilų paviršiaus ribojimą, neleidžia kaiščio korpusui įsmigti į montavimo angą ir užtikrina pastovų surinkimo lygumą. Integruotas kieto kaiščio korpusas pasižymi dideliu konstrukciniu tvirtumu ir lygaus paviršiaus apdaila, sumažina atsparumą trinčiai komponentų sukimosi metu ir užtikrina lankstų ir netrukdomą mechaninį judėjimą. Tiksliai išdėstyta uodegos anga turi vienodą apertūrą ir lygią vidinę sienelę, puikiai derančius standartinius skeltus kaiščius, kad sudarytų visą saugos užrakto sistemą. Pagaminta iš aukštos kokybės anglinio plieno, legiruotojo plieno ir nerūdijančio plieno medžiagų, visi gaminiai yra kruopščiai apdorojami, pašalinami ir standartiškai apdorojami nuo korozijos. Griežta matmenų tolerancijos kontrolė užtikrina nulinį virpėjimą su standartinėmis vyrių angomis, stabiliu atsparumu šlyčiai ir ilgalaikiam judesio nuovargiui, prisitaikant prie dažnų kilnojamų surinkimo darbo sąlygų.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	Smeigtuko kaištis, plokščia galvutė Smeigtuko kaištis, skylės tipo vyrio kaištis, kilnojamas jungties cilindrinis kaištis
Vykdomasis standartas	DIN11023, ISO standartas, GB standartas, ANSI standartas, pasirinktiniai nestandartiniai dydžiai
Turima medžiaga	45# anglinis plienas, 40Cr legiruotasis plienas, 304/316 nerūdijantis plienas
Dydžių diapazonas	Skersmuo 2mm-30mm, ilgis 6mm-350mm visi standartiniai dydžiai, pritaikyta kaiščio skylės padėtis ir ilgis
Struktūros tipas	Plokščia ribinė galvutė, tvirtas cilindrinis korpusas, uodegos kaiščio skylės saugos fiksavimo konstrukcija
Apdorojimo technologija	Tikslus šaltas apdirbimas, becentris šlifavimas, tikslus skylių gręžimas, paviršiaus grūdinimas ir apdaila
Taikomas ruošinys	Mechaniniai vyriai, kabliukų laikikliai, švaistikliai, transporto priemonių važiuoklė, hidrauliniai judantys jungtys, inžinerinių mašinų dalys
Paviršiaus apdorojimas	Galvanizavimas (balta/spalva/juoda), grūdinimas juoduoju oksidu, pasyvavimas, nerūdijančio plieno poliravimas
Mechaninės savybės	Didelis atsparumas šlyčiai, sklandus sukimasis, ribojamas skendimas, saugus apsauga nuo kritimo, atsparumas nuovargiui dažnam judėjimui
Pakavimo būdas	Antikorozinė vidinė dėžutė + eksporto dėžutė, drėgmei ir smūgiams atspari pakuotė, padėklų pakavimas dideliems užsakymams
Tiekimo paslauga	Standartinis tiekimas, nestandartinis pritaikymas, vieno langelio palaikomasis tiekimas su padalintais kaiščiais

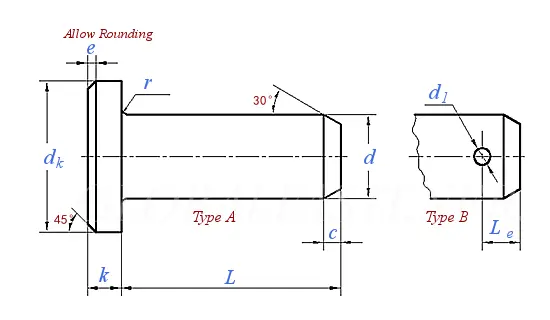

Clevis Pin For Mechanical Connection

Nominalus skersmuo d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	maks. = nominalus dydis (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	maks. = nominalus dydis (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min = nominalus dydis (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominalus dydis (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Pagrindiniai privalumai ir pramoninis pritaikymas

1. Profesionali plokščią galvutę ribojanti konstrukcija veiksmingai apsaugo kaiščio korpusą nuo grimzdimo ir pasislinkimo dideliu greičiu besisukant ir judant atgal, išlaikant stabilią judamųjų dalių surinkimo padėtį ir išvengiant mechaninio virpėjimo ir jungties nukrypimų.

2. Uodegos angos fiksavimo dizainas, puikiai suderinamas su standartiniais kaiščiais. Smeigtuko ir skilimo kaiščio derinys sudaro dvigubą saugos apsaugą, visiškai pašalindama kaiščio korpuso nukritimo riziką dėl ilgalaikės mechaninės vibracijos ir smūginės apkrovos.

3. Itin lygus cilindrinio kaiščio korpusas sumažina surinkimo trintį, užtikrina lankstų ir stabilų vyrių jungčių ir judamųjų jungiamųjų dalių sukimąsi. Jis turi puikų atsparumą judesio nuovargiui, todėl po ilgalaikio ir dažno naudojimo nėra lengva užstrigti ar dėvėti.

4. Didelis konstrukcijos stiprumas ir didelis atsparumas šlyčiai. Tvirtas vientisas formavimo procesas leidžia kaiščio korpusui atlaikyti didelę šoninę apkrovą ir įtempimą, prisitaikant prie sunkių kilnojamųjų inžinerinių mašinų ir transporto priemonių įrangos jungčių scenarijų.

5. „Clevis Pin for Mechanical Connection“ yra platus pritaikymo spektras su įvairiomis medžiagų pasirinkimo galimybėmis, plačiai naudojamas automobilių važiuoklės sistemose, žemės ūkio mašinose, hidraulinėje įrangoje, geležinkelio įrenginiuose, automatikos įrangoje ir įvairiuose mechaninių vyrių judamųjų jungčių srityse.

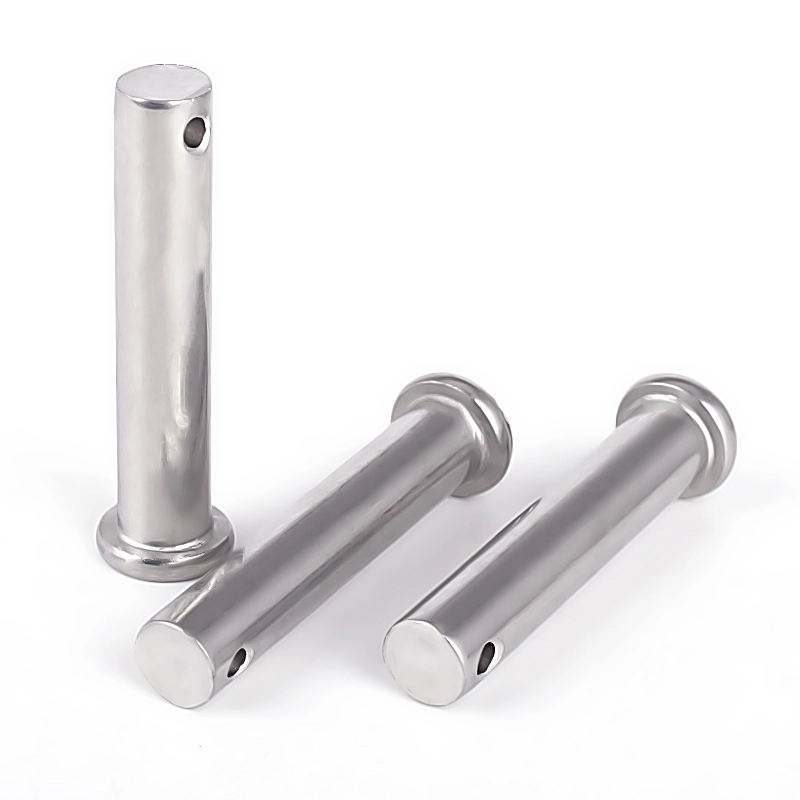

Clevis Pin For Mechanical Connection

Realūs taikymo vietoje scenarijai

Mūsų tvirtinimo detalės ir pritaikytos metalinės detalės yra plačiai naudojamos pasauliniuose universaliuose pramonės scenarijuose, visiškai prisitaikant prie sudėtingų darbo sąlygų:

1. Pramoninės mechaninės įrangos surinkimas ir fiksuotas sujungimas

2. Statybos inžinerija ir pastato konstrukcijų tvirtinimas

3. Uosto, jūrų ir atviroje jūroje esančios inžinerinės kėlimo ir įtempimo fiksavimas

4. Naujos energetikos, automatikos įrangos ir vamzdynų sistemos įrengimas

5. Lauko korozijai atspari, drėgna ir didelės apkrovos atšiauri darbo aplinka

6. Pasaulinės didmeninės mažmeninės prekybos ir vietinės techninės įrangos rinkos platinimas
