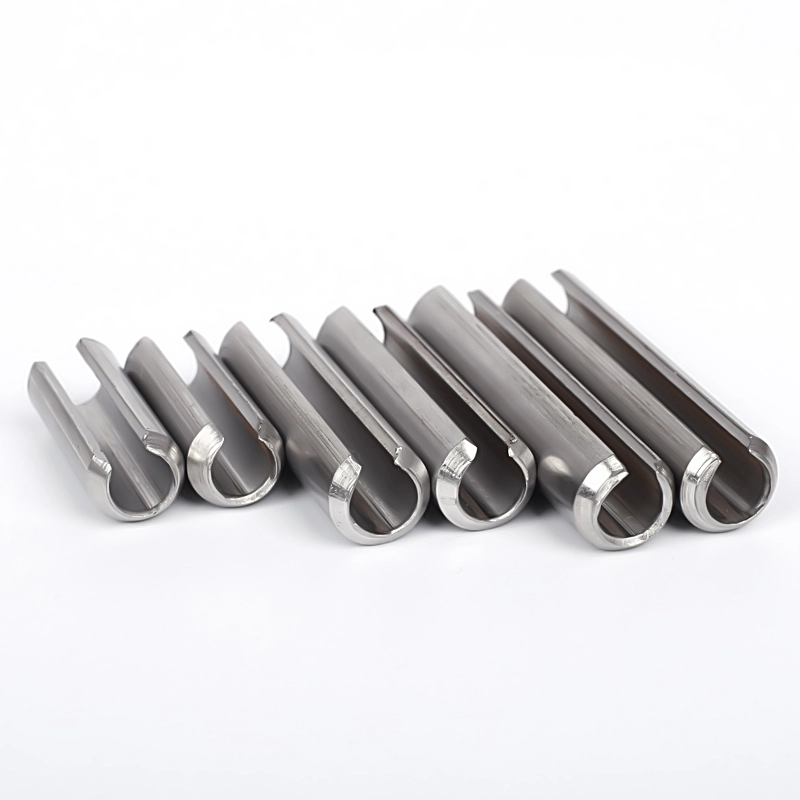

Spyruoklinis kaištis, skirtas vibracijai atspariam padėties nustatymui

„Wanluo“ Kinijos aukštos kokybės spyruoklinis kaištis, skirtas vibracijai atspariam padėties nustatymui, taip pat žinomas kaip įpjovos elastiniai kaiščių kaiščiai, yra labai tvirtos savaime užsifiksuojančios padėties nustatymo tvirtinimo detalės, integruojančios padėties nustatymo ir apsaugos nuo atsipalaidavimo funkcijas. Skirtingai nuo standžių fiksuoto dydžio lygiagrečių kaiščių ir lanksčių saugos tipo skeltų kaiščių, spyruokliniai kaiščiai turi unikalią išilginę elastingą struktūrą.

Siųsti užklausą

Product Description

Dėl elastingo susitraukimo montavimo metu ir automatinio atšokimo išsiplėtimo įvedus į angą, Wanluo gamyklos spyruoklinis kaištis, skirtas vibracijai atspariam padėties nustatymui, sandariai sutampa su kaiščio anga ir užtikrina nulinio atstumo savaime užsifiksuojančią padėtį be papildomų fiksuojančių dalių. Pasižymėdamas automatiniu tolerancijos pritaikymu, stipriu atsparumu vibracijai, atsparumui nuovargiui ir dideliu surinkimo efektyvumu, jis puikiai išsprendžia laisvo standžių kaiščių tvirtinimo ir sudėtingo tradicinių fiksavimo tvirtinimo detalių montavimo problemas. Tai pagrindinė standartizuota tvirtinimo detalė, plačiai naudojama mechaninei transmisijos padėties nustatymui, komponentų anti-offset ir dinaminiam konstrukcijos tvirtinimui.

Struktūrinės savybės ir gamybos technologija

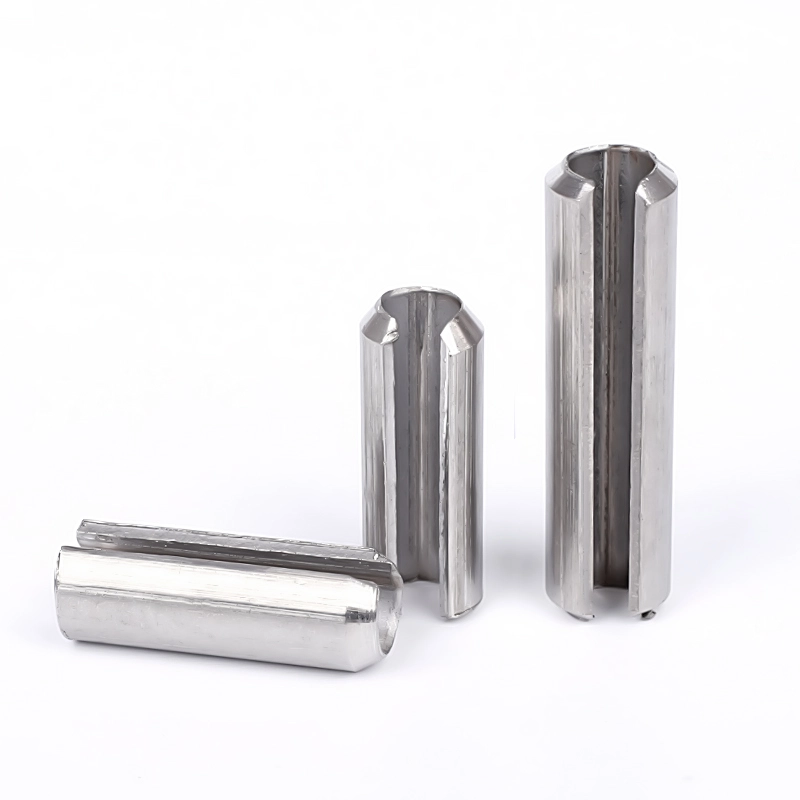

Spyruoklinis kaištis, skirtas vibracijai atspariam pozicionavimui, integruotas didelio tikslumo juostos štampavimo ir apvalinimo formavimo procesas su ištisiniu išilginiu plyšiu ant kaiščio korpuso ir visa cilindrine elastine struktūra. Abu galai yra tiksliai nusklembti ir sklandžiai poliruoti, todėl patogu greitai įspausti ir nesubraižyti kaiščio angos vidinės sienelės. Elastinis kaiščio korpusas pasižymi puikiomis susitraukimo ir atšokimo savybėmis, kurios gali prisitaikyti prie nedidelių skylės skersmens paklaidų ir pasiekti glaudų trukdžių pritaikymą. Pagaminti iš aukštos kokybės aukštos anglies spyruoklinio plieno, mangano plieno ir nerūdijančio plieno medžiagų, gaminiai yra integruotai grūdinami ir grūdinami terminiu būdu, kad būtų užtikrintas aukštas paviršiaus kietumas ir šerdies tvirtumas. Paviršius yra smulkiai apdorotas antikoroziniais ir antikoroziniais procesais, turi lygią tekstūrą ir be įbrėžimų. Bendra konstrukcija pasižymi vienodu elastingumu, stabiliomis mechaninėmis savybėmis, nėra lengva deformuotis ar sugesti po ilgalaikio pakartotinio ekstruzijos ir vibracijos, atitinkanti aukštus standartinius pramoninio surinkimo reikalavimus.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	Spyruoklinis kaištis, įskeltas elastinis kaištis, elastinis kaiščio kaištis, savaime užsifiksuojantis spyruoklinis kaištis
Vykdomasis standartas	DIN7346, ISO8752, GB879, JIS standartas, pasirinktiniai nestandartiniai elastiniai kaiščiai
Turima medžiaga	65Mn mangano plienas, daug anglies turintis spyruoklinis plienas, 304/316 nerūdijantis plienas
Dydžių diapazonas	Skersmuo 1,5–20 mm, ilgis 4–300 mm visi standartiniai dydžiai, pritaikytas storis ir ilgis
Struktūros tipas	Išilginis cilindras su plyšiu, elastingas susitraukimo atšokimas, trukdžių savaime užsifiksuojanti konstrukcija
Apdorojimo technologija	Tikslus juostos štampavimas, apvalinimo formavimas, nuožulnų apdaila, integruotas grūdinimas, antikorozinis apdorojimas
Taikomas ruošinys	Mechaninės pavaros, velenai, vyriai, automobilių dalys, hidrauliniai komponentai, vibracinės įrangos mazgai
Paviršiaus apdorojimas	Grūdinimas juoduoju oksidu, galvanizavimas, pasyvavimas, antikorozinė alyva
Mechaninės savybės	Didelis elastingumas, stipriai savaime užsifiksuojantis, atsparus vibracijai, atsparus nuovargiui, neatsipalaiduoja
Pakavimo būdas	Antikorozinė vidinė dėžutė + eksporto dėžutė, drėgmei ir smūgiams atspari pakuotė, padėklų pakavimas dideliems užsakymams
Tiekimo paslauga	Vietinis standartinis tiekimas, nestandartinis pritaikymas, mechaninių tvirtinimo detalių derinimas iš vieno langelio

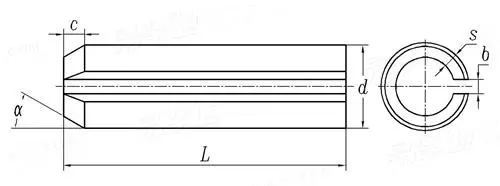

Spring Pin For Vibration Proof Positioning

Nominalus skersmuo d		1	1.5	2	2.5	3	4	5	6	8	10	12	16	20	25	30
d	min	1.2	1.7	2.2	2.7	3.2	4.3	5.3	6.3	8.3	10.3	12.4	16.4	20.4	25.4	30.4
d	maks	1.3	1.8	2.3	2.8	3.4	4.5	5.5	6.6	8.6	10.6	12.7	16.7	20.8	25.8	30.8
s		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	4	4.5	5
c		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	3	3	3
a		20°	20°	20°	20°	20°	20°	20°	20°	15°	15°	15°	15°	15°	15°	15°
Mažiausias dvigubas šlyties dydis, kN		0.7	1.58	2.8	4.38	6.32	11.24	17.54	26.04	42.7	70.16	104.1	171	280.6	438.5	631.4
b		1	1	1	1	1.4	1.6	1.6	2	2	2	2.4	2.4	3.5	3.5	3.5

Pagrindiniai privalumai ir pramoninis pritaikymas

1. Novatoriškas elastingas savaime užsifiksuojantis dizainas, nereikia pagalbinių kaiščių, veržlių ar kitų priedų, apsaugančių nuo atsipalaidavimo. Automatinis atšokimo trukdžių pritaikymas suformuoja nuolatinę tvirtą padėtį, efektyviai išsprendžiant tvirtinimo detalių atsipalaidavimo problemą ilgalaikėmis vibracijos darbo sąlygomis.

2. Stiprus tolerancijos prisitaikymas, kuris gali prisitaikyti prie nedidelių apdorotų dalių diafragmos klaidų. Palyginti su standžiais lygiagrečiais kaiščiais, kuriems keliami itin aukšti skylių tikslumo reikalavimai, spyruokliniai kaiščiai turi mažesnį montavimo sunkumą ir didesnį atsparumą gedimams vietoje, todėl labai pagerėja montavimo efektyvumas.

3. Puikus mechaninis visapusiškas veikimas. Po specialaus spyruoklinio plieno terminio apdorojimo kaiščio korpusas yra labai kietas ir elastingas, pasižymi dideliu atsparumu šlyčiai ir smūgiams. Dažnai mechaninio veikimo ir pakartotinio išmontavimo metu jis nesulaužys ir nedeformuosis.

4. Integruota padėties nustatymo ir apsaugos nuo atsipalaidavimo funkcija, kompaktiška struktūra ir jokių montavimo trukdžių. Tai supaprastina tradicinę kombinuotą padėties nustatymo ir fiksavimo struktūrą, sumažina dalių skaičių ir optimizuoja bendrą mechaninės įrangos surinkimo erdvę.

5. Vibracijai atsparios padėties nustatymo spyruoklinis kaištis y. platus pramoninio pritaikymo diapazonas, tinkamas įvairiems dinaminio mechaninio surinkimo scenarijams, plačiai naudojamas automobilių gamyboje, inžinerinėse mašinose, hidrauliniuose pneumatiniuose komponentuose, formų prieduose, elektros įrangoje ir automatizuotoje gamybos įrangoje.
