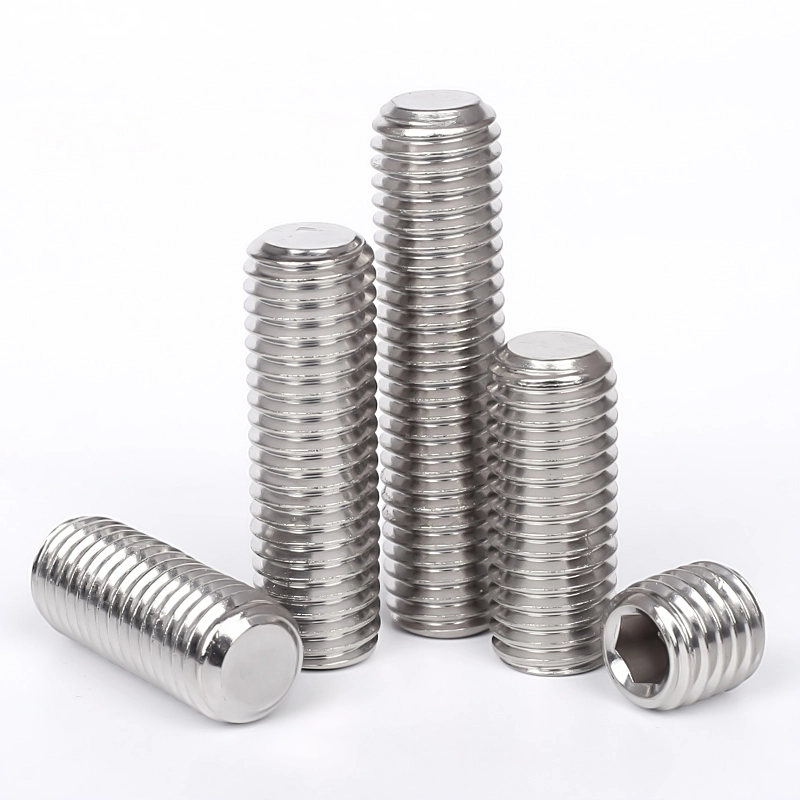

Nerūdijančio plieno DIN 913 plokščio galo komplekto varžtas

„Wanluo“ Kinijos nerūdijančio plieno DIN 913 plokščio galo komplekto varžtai gaminami griežtai laikantis Vokietijos pramonės standartų, priklausančių didelio tikslumo šešiabriauniams tvirtinimo elementams be galvutės. Skirtingai nuo visų įprastų atviros galvutės varžtų, šis varžtas yra visiškai be galvutės su plokščiu galu ir vidine šešiabriaune pavara, skirta paslėptai padėties nustatymui, fiksacijai nuo atsipalaidavimo ir fiksuotam ribojimui.

Siųsti užklausą

Product Description

„Wanluo“ tiekėjo plieno DIN 913 plokščio galo komplekto varžtas gali būti visiškai įsukamas į srieginę angą be išsikišusių dalių, todėl kruopščiai išsprendžiamos konstrukcinių trukdžių, komponentų susidūrimo ir padėties poslinkio, kurį sukelia atviros varžtų galvutės, problemas. Plokščias galas užtikrina vienodą paviršiaus slėgį, tiksliai nustatant padėtį nepažeidžiant kontaktinio ruošinio paviršiaus, todėl tai yra būtinas tikslus mechaninės transmisijos dalių tvirtinimo elementas, veleno tvirtinimas ir formos koregavimas.

Pagrindiniai struktūriniai atributai ir pramoninio lygio gamybos darbo eiga

DIN 913 plokščio galo komplekto varžtai naudoja integruotą didelio tikslumo šalto kalimo ir sriegio valcavimo procesą su viso dydžio standartiniu tolerancijos valdymu. Integruota konstrukcija be galvutės užtikrina nulinį išsikišimą po visiško prisukimo, realizuojant visiškai paslėptą montavimą. Standartinis vidinis šešiabriaunis lizdas yra giliai suformuotas su lygia vidine sienele, puikiai atitinkančia tikslius šešiakampius įrankius, palaiko didelio sukimo momento fiksavimą ir tikslų reguliavimą be įrankio slydimo ar lizdo deformacijos. Plokščiasis pjovimo galas yra tiksliai nupoliruotas plokščiu paviršiumi, kuriame nėra įbrėžimų, kuris gali tvirtai priglusti prie ruošinio kontaktinės plokštumos, tolygiai paskirstydamas tvirtinimo slėgį ir išvengdamas vietinių įdubimų ar paviršiaus pažeidimų. Visos sekcijos vienodas sriegis pasižymi tiksliu dantų žingsniu ir sklandžiu prisukimo našumu, leidžiančiu lanksčiai priveržti ir atlaisvinti, kad būtų galima pakartotinai reguliuoti padėtį. Pagamintas iš aukštos kokybės nerūdijančio plieno ir didelio stiprumo legiruotojo plieno, varžto korpusas pasižymi dideliu kietumu, stipriu atsparumu slėgiui ir puikiu atsparumu korozijai, išlaikant stabilų padėties nustatymo tikslumą ilgalaikės vibracijos ir kintamos apkrovos sąlygomis.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	DIN 913 plokščio galo komplekto varžtas, šešiabriaunis varžtas be galvutės
Vykdomasis standartas	DIN 913, ISO 4026, GB Standartinis, Individualūs nestandartiniai dydžiai
Turima medžiaga	304, 316L nerūdijantis plienas, 12,9 klasės legiruotas plienas, anglinis plienas
Dydžių diapazonas	M2-M16 visi standartiniai metriniai dydžiai, pasirinktinis itin trumpas / itin ilgas ilgis
Struktūros tipas	Konstrukcija be galvos, plokščias galas, vidinė šešiabriaunė pavara
Pavaros tipas	Standartinis vidinis šešiabriaunis lizdas, suderinamas su tiksliais šešiabriauniais raktais
Gijos funkcija	Visiškai vienodas metrinis sriegis, didelis tolerancijos tikslumas, sklandus prisukimas
Paviršiaus apdorojimas	Marinavimas ir pasyvavimas / Juodasis oksidas / Cinkuota, be įbrėžimų
Mechaninės savybės	Didelis kietumas, stiprus atsparumas slėgiui, tikslus padėties nustatymas, antivibracinis atsipalaidavimas
Pakavimo būdas	Drėgmei atsparus vidinis maišas + eksporto dėžutė, padėklų pakavimas dideliam siuntimui
Tiekimo paslauga	Didelis tiekimas, nestandartinis pritaikymas, vieno langelio tvirtinimo elementų tiekimas

Stainless Steel Din 913 Flat End Set Screw

Sraigtinis sriegis d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Pikis		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_p	maks		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
d_p	min		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Nominalus dydis		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	maks		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	trumpas	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	ilgas	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^①	Nominalus dydis		2	2.5	2.5	3	3	4	5	6	6

Sraigtinis sriegis d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pikis		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_p	maks		5.5	7	8.5	10	12	13	15	17	18
d_p	min		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Nominalus dydis		4	5	6	6	8	10	10	12	12
	maks		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	trumpas	3	4	4.8	5.6	6.4	7.2	8	9	10
t	min	ilgas	5	6	8	9	10	11	12	13.5	15
L₀^①	Nominalus dydis		6	8	12	14	16	16	16	18	20

Viešųjų pirkimų pranašumų analizė ir tipinės diegimo aplinkos

1. Paslėpta instaliacinė konstrukcija be galvos nesukelia nulinio išsikišimo po surinkimo, visiškai išvengiant konstrukcinių trukdžių ir dalių trinties, tinka mechaninėms judančioms dalims ir kompaktiškoms uždaroms erdvėms surinkti.

2. Tikslus plokščio galinio paviršiaus dizainas sudaro vienodą paviršiaus sąlytį su ruošiniu, užtikrina tikslų padėties nustatymą ir ribinį fiksavimą nesutraiškant ir nesubraižant kontaktinio paviršiaus, taip apsaugant tikslių dalių vientisumą.

3. Standartinė vidinė šešiabriaunė pavara palaiko tikslų koregavimą ir didelio sukimo momento fiksavimą, leidžiantį lanksčiai reguliuoti padėtį ir tvirtai fiksuoti, efektyviai išspręsti padėties poslinkio ir atsipalaidavimo problemas, kylančias dėl įrangos ilgalaikės veikimo vibracijos.

4. Didelio tikslumo sriegio valcavimo procesas užtikrina sandarų sriegio atitikimą ir sklandų teleskopinį reguliavimą, tinka pakartotiniam tikslumo įrangos išmontavimui, derinimui ir techninei priežiūrai, stabilus ir patvarus tvirtinimas.

5. Daugybė medžiagų ir kokybės variantų atitinka įvairius darbo poreikius. Didelio stiprumo legiruotasis plienas skirtas didelės apkrovos pozicionavimui, o nerūdijantis plienas skirtas antikorozinei ir lauko aplinkai, apimantis pelėsių, automatikos ir prietaisų pramonę.

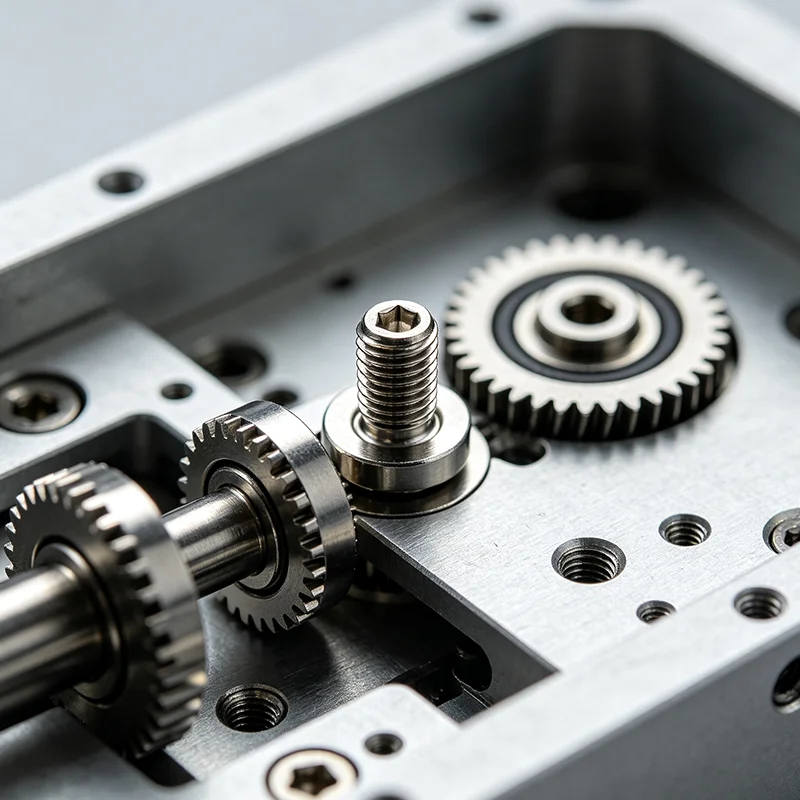

Stainless Steel Din 913 Flat End Set Screw

DUK

1 klausimas: kam daugiausia naudojamas DIN 913 plokščio galo komplekto varžtas?

A1: DIN 913 yra plokščio galo sraigtas be galvutės, daugiausia naudojamas tiksliam padėties nustatymui, fiksavimui nuo atsipalaidavimo ir velenų, formų ir mechaninių dalių ribiniam tvirtinimui. Jis plačiai taikomas scenarijuose, kai reikia paslėpti montavimą ir nepažeisti kontaktinio paviršiaus.

2 klausimas: kuo skiriasi DIN 913 ir kiti varžtai?

A2: DIN 913 turi plokščią galą, kad būtų galima pritvirtinti prie paviršiaus ir nepažeisti; Palyginti su kūgio ar kaušelio galo nustatymo varžtais, jis nepaliks įdubimų ant ruošinio, labiau tinka tikslioms dalims ir lygaus paviršiaus tvirtinimui.

3 klausimas: ar lengvai atsilaisvins begalviai varžtai?

A3: Ne. Dėl didelio tikslumo pilno sriegio ir didelio sukimo momento šešiabriaunės konstrukcijos jis tvirtai priglunda prie srieginės skylės. Įrengtas sriegio klijais arba pagalbinėmis fiksavimo priemonėmis, jis gali išlaikyti puikų atsparumą atsipalaidavimui ilgalaikėje vibracijos aplinkoje.

4 klausimas: ar DIN 913 varžtus galima naudoti tiksliam padėties reguliavimui?

A4: Taip. Vienodas standartinis sriegis leidžia reguliuoti mikro atstumą teleskopiniu būdu, o tai labai tinka smulkiam formų tarpų, įrangos horizontalios padėties ir mechaninio surinkimo tikslumo derinimui.

5 klausimas: ar pateikiate didelio stiprumo varžtus?

A5: Žinoma. Mes tiekiame įprastines nerūdijančio plieno versijas ir 12,9 klasės didelio stiprumo legiruotojo plieno versijas, kurios gali atitikti didelės apkrovos padėties nustatymo ir didelio tikslumo įrangos surinkimo reikalavimus.
