Nerūdijančio plieno DIN 6799 E tipo žiedas / atraminis žiedas

„Wanluo“ Kinijos nerūdijančio plieno DIN 6799 E tipo žiedas / atraminis žiedas yra gaminami griežtai laikantis Vokietijos DIN pramonės standartų, priklausančių lengvoms atviro elastingo veleno tvirtinimo detalėms. Skirtingai nuo tradicinių DIN471 veleno žiedų ir DIN472 skylių žiedų, kuriems montuoti reikalingi tikslūs rezervuoti grioveliai, DIN 6799 turi unikalią E formos atvirą vientisą struktūrą, leidžiančią tiesiogiai užspausti lygias optines ašis ir įprastus veleno korpusus be išankstinio fiksuotų griovelių apdorojimo.

Siųsti užklausą

Product Description

„Wanluo“ tiekėjo DIN 6799 E tipo nerūdijančio plieno žiedas / atraminis žiedas užtikrina stabilią elastinę suspaudimo jėgą, kad apribotų veleno įvorių, guolių, kaiščių velenų ir judamųjų dalių poslinkį, išspręstų sudėtingo griovelių apdorojimo ir nepatogaus tradicinių grandžių surinkimo problemas. Itin kompaktiška konstrukcija, greitas montavimas be įrankių ir platus universalus pritaikymas, plačiai naudojamas lengvos apkrovos mechaniniuose surinkimuose, kasdieninėje įrangoje ir tiksliose miniatiūrinėse transmisijos konstrukcijose.

Ruošinio konfigūravimas ir viso proceso gamybos srautas

DIN 6799 E tipo atraminiai žiedai naudoja labai tvirtą spyruoklinį plieną ir aukštos kokybės nerūdijančio plieno žaliavas, apdorotas vientisu tiksliu štampavimu, integruotu terminio apdorojimo grūdinimu ir viso krašto pašalinimu. Standartinė simetriška E formos atvira konstrukcija turi tikslų elastingą atidarymo radianą ir vienodą suspaudimo įtempimą, užtikrinantį sandarų ir neslidų standartinių metrinių velenų suspaudimą. Integruotas žiedo korpusas pasižymi pastoviu storiu ir puikiomis elastingumo atkūrimo savybėmis, todėl išvengiama nuolatinės deformacijos, elastingumo nuovargio ar atsipalaidavimo po pakartotinio išmontavimo ir ilgalaikės šviesos vibracijos. Visiškai nupoliruoti kraštai be įbrėžimų neleidžia subraižyti veleno paviršių ir atitinkamų dalių montuojant ir naudojant, efektyviai apsaugodami tikslių veleno komponentų vientisumą. Griežta matmenų tolerancijos kontrolė užtikrina aukštą standartinių dydžių universalumą, puikiai atitinkantį įprasto veleno skersmenį, kad būtų galima greitai surinkti ir riboti fiksavimą.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	DIN 6799 E tipo žiedas, E formos veleno atraminis žiedas, atviras elastinis fiksavimo žiedas
Vykdomasis standartas	DIN 6799, ISO standartas, GB standartas, pasirinktiniai nestandartiniai dydžiai
Turima medžiaga	304, 316L nerūdijantis plienas, aukštos kokybės spyruoklinis plienas, cinkuotas anglinis plienas
Dydžių diapazonas	Veleno skersmuo φ2mm–φ50mm visi standartiniai dydžiai, pritaikytas specialus storis ir atidarymo elastingumas
Struktūros tipas	E formos atvira vientisa konstrukcija, greitas suspaudimas be įrankių, tiesioginis veleno paviršiaus montavimas
Apdorojimo technologija	Tikslus integruotas štampavimas, terminio apdorojimo grūdinimas, viso krašto pašalinimas, elastingas kalibravimas
Taikomas objektas	Lygūs optiniai velenai, kaiščių velenai, miniatiūriniai transmisijos velenai, lengvos apkrovos judančios veleno dalys
Paviršiaus apdorojimas	Marinavimas ir pasyvavimas / Cinkuotas / Juodasis oksidas, antikorozinis ir antikorozinis
Mechaninės savybės	Stabili elastinga suspaudimo jėga, apsauga nuo nuovargio, be deformacijos, lengvas svoris
Pakavimo būdas	Drėgmei atsparus vidinis maišelis + eksporto dėžutė, padėklų pakavimas dideliems užsakymams
Tiekimo paslauga	Vietinis masinis tiekimas, nestandartinis pritaikymas, mišrių tvirtinimo detalių pirkimas vienu langeliu

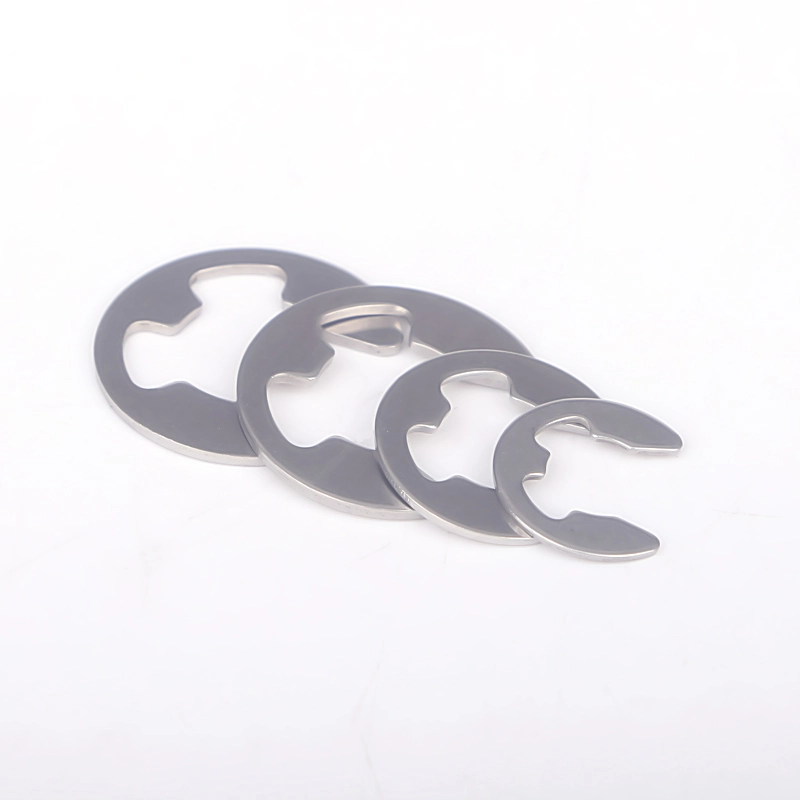

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nominalus skersmuo d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominalus dydis	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	maks	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominalus dydis	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	maks	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	maks	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
1000 vienetų ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nominalus skersmuo d		7	8	9	10	12	15	19	24	30
h	Nominalus dydis	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	maks	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominalus dydis	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	maks	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	maks	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
1000 vienetų ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Konkurencingi gaminio atributai ir pasauliniai darbo atvejai vietoje

1. Montavimui nereikia griovelio, pažeidžiant tradicinių žiedų apribojimą. Jis gali būti tiesiogiai pritvirtintas prie lygių veleno paviršių, todėl nereikia apdirbti veleno griovelių, labai sumažinant ruošinio apdorojimo išlaidas ir pagerinant surinkimo efektyvumą.

2. Unikali E tipo atvira elastinga struktūra užtikrina vienodą ir stabilią periferinę suspaudimo jėgą, efektyviai ribojančią ašinį slydimą ir mažos apkrovos veleno dalių nukritimą, patikimai apsaugantį nuo atsipalaidavimo ir ribojantį poveikį įprastomis vibracijos sąlygomis.

3. Greitas surinkimas ir išmontavimas be įrankių, paprastas valdymas ir didelis efektyvumas, puikiai tinka serijinėms gamybos linijoms ir kasdienės įrangos priežiūros scenarijams, sprendžiant sudėtingo įprastų žiedų montavimo problemą.

4. Po integruoto terminio apdorojimo žiedo korpusas turi puikų elastingumą ir atsparumą nuovargiui, išlaiko stabilų suspaudimo elastingumą po pakartotinio išmontavimo ir ilgalaikio veikimo be atsipalaidavimo ar gedimo.

5. Kompaktiškas ir lengvas su įvairiomis medžiagų pasirinkimo galimybėmis, plačiai taikomas lengvoms mašinoms, elektroninei įrangai, buitiniams prietaisams, žaislų priedams, miniatiūrinėms automatikos dalims ir kitiems mažos apkrovos veleno ribojimo scenarijams.

Stainless Steel Din 6799 E Type Circlip Retaining Ring

DUK

1 klausimas: kuo skiriasi DIN 6799 ir DIN 471 žiediniai žiedai?

A1: DIN 471 yra uždaras elastinis žiedas, kuris turi būti sumontuotas rezervuotame veleno griovelyje su profesionaliomis replėmis; DIN 6799 yra atviras E tipo žiedas, kurį galima tiesiogiai užspausti ant lygaus veleno be griovelių, pasižymintis greitesniu montavimu ir paprastesne konstrukcija, tinkamas ribojant lengvą apkrovą.

2 klausimas: ar DIN 6799 reikalauja rezervuotų griovelių ant veleno?

A2: nereikia griovelio. Pasikliaujant savo elastine suspaudimo jėga, jis gali būti stabiliai pritvirtintas prie lygaus veleno paviršiaus, o tai yra didžiausias pranašumas prieš tradicinius standartinius žiedus ir labai supaprastina apdirbimo procesą.

3 klausimas: ar pakanka E tipo žiedo suspaudimo jėgos?

A3: Mūsų DIN 6799 apkabos yra griežtai apdorotos elastiniu kalibravimu. Standartinė suspaudimo jėga visiškai atitinka ribojančius lengvos ir vidutinės apkrovos scenarijų reikalavimus. Nerekomenduojama naudoti didelės apkrovos ir stiprios vibracijos raktų įrangos jungtims.

4 klausimas: kokie yra pagrindiniai DIN 6799 taikymo scenarijai?

A4: Jis plačiai naudojamas miniatiūrinių velenų, kaiščių velenų, ritinėlių ir kilnojamųjų dalių ribojimui ir tvirtinimui lengvosios pramonės mašinose, elektroniniuose gaminiuose, elektros įrangoje, automatikos prieduose, kasdienėje aparatinėje ir žaislų mašinose.

5 klausimas: ar galite pritaikyti specialius elastinius E tipo žiedus?

A5: Taip. Mes palaikome sutirštinto sustiprinto modelio pritaikymą, specialų atidarymo elastingumą, nestandartinį išorinį skersmenį ir antikorozinį paviršiaus apdorojimą, kad atitiktų individualius mažos apkrovos surinkimo reikalavimus.
