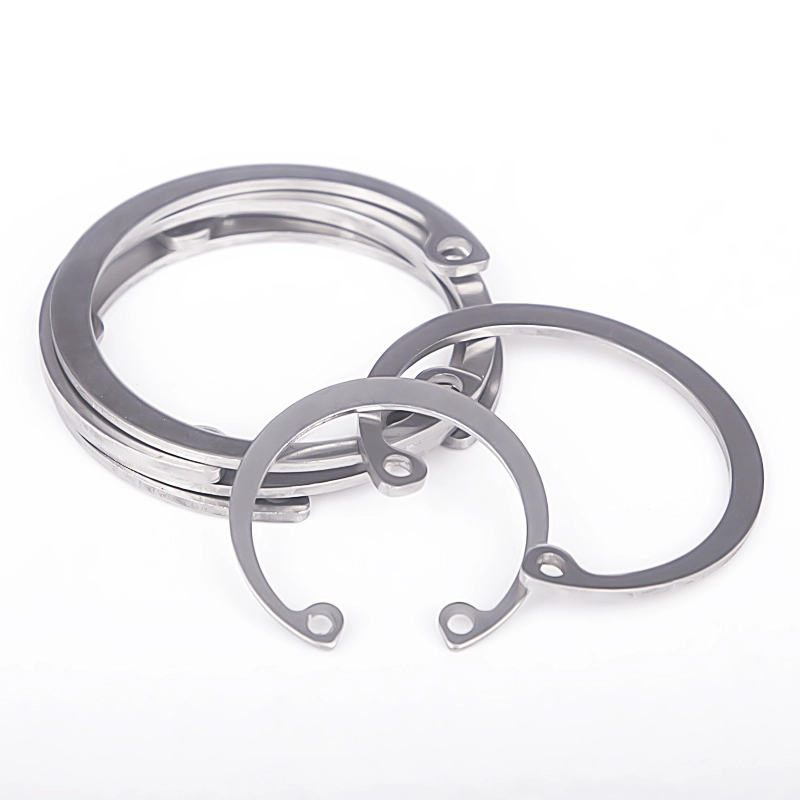

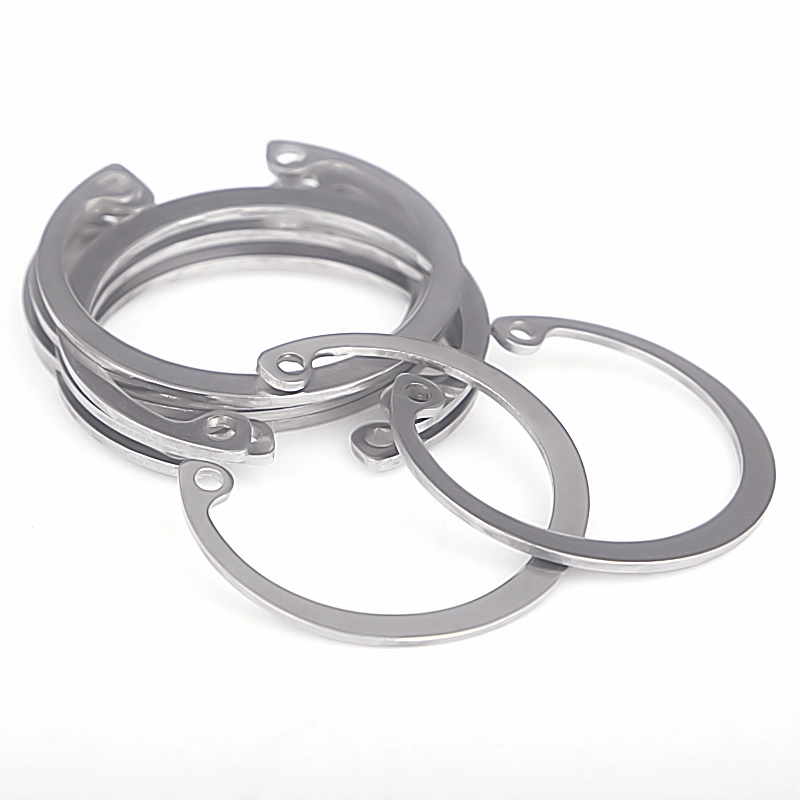

Nerūdijančio plieno DIN 472 vidinis žiedas / skylės atraminis žiedas

Skirtingai nuo DIN 471 veleno išorinių žiedų, skirtų išoriniam veleno tvirtinimui, nerūdijančio plieno DIN 472 vidinis žiedas / skylių atraminis žiedas, pagamintas Wanluo gamykloje, turi į vidų atsidarantį elastingą konstrukciją, specialiai sukurtą vidiniams angų grioveliams užspausti ir apriboti. Dėl patikimo elastingo išsiplėtimo ir suspaudimo jis yra įdėtas į tikslias skylių griovelius, skirtas pritvirtinti kaiščius, guolius, vidinius velenus ir įmontuotus komponentus, veiksmingai apsaugodamas vidines dalis nuo iškritimo ir ašies poslinkio veikiant vibracijai ir apkrovai. Dėl kompaktiškos konstrukcijos, didelio suspaudimo tikslumo ir lengvo surinkimo tai yra pagrindinė standartinė tvirtinimo detalė, skirta įmontuotam mechaniniam surinkimui ir tiksliam skylės padėties ribojimui.

Gaminio konstrukcijos projektavimas ir pramoninis gamybos procesas

DIN 472 vidinės skylės apkabos naudoja labai gryną spyruoklinį plieną ir aukščiausios kokybės nerūdijančio plieno medžiagas, apdorotas integruotu tikslumu štampavimu, bendru grūdinimu ir grūdinimu terminiu apdorojimu bei smulkiu kraštų apipjaustymu. Unikali į vidų atsidaranti konstrukcija ir simetriškos tvirtinimo angos puikiai dera su profesionaliomis sąvaržų replėmis, kad būtų galima greitai išsiplėsti ir sumontuoti bei išmontuoti. Išorinis apskritimo radianas ir suspaudimo skersmuo yra tiksliai sukalibruoti, kad būtų pasiektas visiškas kontaktas ir tvirtai prigludę prie standartinių vidinių skylių griovelių, išvengiant laisvo užspaudimo, poslinkio ar nukritimo. Bendras žiedo korpuso storis yra vienodas, pasižymi puikiu elastiniu kietumu ir atsparumu nuovargiui, išlaikant stabilų suspaudimo veikimą po pakartotinio išsiplėtimo ir ilgalaikio ciklinio veikimo be nuolatinės deformacijos ar elastingumo gedimo. Lygus paviršius be įtrūkimų efektyviai apsaugo skylės sienelės vidinį skersmenį ir tiksliai sumontuotas dalis nuo įbrėžimų ir dilimo, atitinka aukšto tikslumo mechaninio surinkimo standartus.

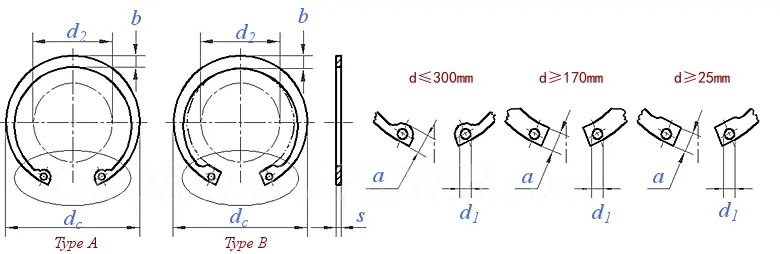

Produkto parametras

Produkto pranašumo akcentai ir pritaikymo įvairiose pramonės šakose scenarijai

1. Profesionali vidinės skylės suspaudimo konstrukcija puikiai atitinka standartinius skylių griovelių dydžius, užtikrindama vienodą perimetrą tamprią suspaudimo jėgą, efektyviai ribodama įmontuotų guolių, velenų ir kaiščio dalių ašinį judėjimą, kad būtų išvengta vidinių komponentų atsiskyrimo.

2. Griežtas integruotas terminio apdorojimo procesas padidina elastinį stabilumą ir mechaninį atsparumą, užtikrinant, kad po ilgalaikės vibracijos ir pakartotinio surinkimo neatsiras elastinis nuovargis, atsipalaidavimas ar lūžimas, išlaikant ilgalaikį tikslų ribinį tikslumą.

3. Simetriška dviguba skylė konstrukcija palaiko greitą išplėtimą montavimą ir išmontavimą specialiomis fiksavimo replėmis, labai pagerina gamybos surinkimo efektyvumą ir vėliau įrangos priežiūros patogumą, tinka didelio masto pramoninei serijinei gamybai.

4. Itin lygi apdaila be įbrėžimų apsaugo vidinę skylės sienelę ir tiksliai atitinkančias dalis nuo trinties ir įbrėžimų, išvengiant surinkimo pažeidimų ir įrangos drebėjimo, užtikrinant stabilų tikslių mechaninių konstrukcijų veikimą.

5. Įvairūs medžiagų ir paviršiaus apdorojimo sprendimai prisitaiko prie kelių darbo scenarijų, plačiai naudojami hidrauliniuose pneumatiniuose komponentuose, automobilių tiksliosiose dalyse, buitiniuose prietaisuose, automatikos įrangoje ir mechaninės inžinerijos skylių padėties ribinėse konstrukcijose.

DUK

1 klausimas: koks yra pagrindinis DIN 472 žiedo tikslas?

A1: DIN 472 yra vidinis skylių žiedas, montuojamas iš anksto atidarytų angų viduje ir įmontuotas į skylių griovelius. Jis naudojamas pritvirtinti ir apriboti įmontuotus guolius, velenus ir cilindrines dalis, kad būtų išvengta ašinio nukritimo ir vidinių komponentų pasislinkimo.

2 klausimas: pagrindiniai skirtumai tarp DIN 472 ir DIN 471?

A2: DIN 471 yra išorinis žiedas, skirtas išoriniam veleno suspaudimui su anga į išorę; DIN 472 yra vidinis žiedinis žiedas, skirtas vidiniam tvirtinimui su anga į vidų. Jie turi priešingas konstrukcines įtempių kryptis ir yra visiškai nekeičiami, sudarydami visą veleno ir skylių ribojimo tvirtinimo detalių komplektą.

3 klausimas: ar DIN 472 apkabą lengva deformuoti montuojant?

A3: Ne. Mūsų gaminiuose naudojamas profesionalus spyruoklinio plieno grūdinimas, pasižymintis stipriu ir tvirtu kietumu. Standartinis įrankio išplėtimo montavimas nesukels nuolatinės deformacijos, o žiedas gali greitai atšokti iki standartinio dydžio, kad būtų tvirtai pritvirtintas.

4 klausimas: kokie scenarijai tinka DIN 472?

A4: Jis plačiai taikomas visuose įmontuotų skylių ribojimo scenarijuose, pavyzdžiui, hidraulinių vožtuvų angose, variklio guolių skylėse, įrangos surinkimo angose, cilindrų dalyse, tikslių prietaisų angose ​​ir automatizuotose mechaninėse vidinės ertmės tvirtinimo konstrukcijose.

5 klausimas: ar galima pateikti pritaikytus nestandartinius skylių žiedus?

A5: Taip. Mes palaikome specialų vidinio ir išorinio skersmens, storio, griovelių atitikimo dydžio ir aukšto antikorozinio paviršiaus apdorojimo pritaikymą, kad atitiktų individualius specialių mechaninių skylių padėčių ribinius reikalavimus.
