DIN 928 kvadratinė suvirinimo veržlė

Profesionaliai pritaikyta išankstiniam suvirinimui ir integruotam formavimo mazgui, Wanluo aukštos kokybės DIN 928 kvadratinė suvirinimo veržlė yra gaminama griežtai laikantis Vokietijos pramonės standartų. Skirtingai nuo įprastų tvirtinimo veržlių, kurios pagrįstos fiksavimu po montavimo, šios serijos suvirinimo veržlės turi kvadratinę integruotą struktūrą su tiksliomis suvirinimo iškyšomis, leidžiančiomis tiksliai nustatyti padėtį ir taškinį suvirinimą pritvirtinti prie metalinių plokščių ir profilių.

Siųsti užklausą

Product Description

„Wanluo“ tiekėjo DIN 928 kvadratinė suvirinimo veržlė išsprendžia įprastas pramonines problemas, tokias kaip netikslus rankinis sriegimas, nestabilus veržlių suvirinimo poslinkis ir mažas surinkimo efektyvumas, o tai teikia vientisus srieginio pagrindo formavimo sprendimus automatizuotai gamybai ir lakštinio metalo apdirbimui.

Konstrukcijos dizainas ir suvirinimo stabilumas

DIN 928 kvadratinė suvirinimo veržlė turi keturių pusių plokščią padėtį ir integruotą suvirinimo guzelio dizainą. Vienodos suvirinimo iškyšos užtikrina pastovų lydymosi laipsnį taškinio suvirinimo metu, sudarydamos tvirtą lydymosi jungtį su ruošiniu be virtualaus suvirinimo ar išlitavimo. Standartinis vertikalus vidinis sriegis yra apdorojamas didelio tikslumo vienkartiniu sriegiu, visa danties forma ir tiksli tolerancija, užtikrinanti sklandų tolesnį varžtų sujungimą. Pagaminta iš aukštos kokybės nerūdijančio plieno žaliavų, gaminys turi vienodą metalo tekstūrą, stiprų suvirinimo atsparumą aukštai temperatūrai ir konstrukcinį stabilumą, o po suvirinimo ir aušinimo nesideformuos ir nepraras sriegio tikslumo. Tai efektyviai pagerina bendrą konstrukcinį tvirtumą ir partijos gamybos ruošinių surinkimo nuoseklumą.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	Nerūdijančio plieno kvadratinė suvirinimo veržlė, DIN 928 suvirinimo veržlė
Vykdomasis standartas	DIN 928, ISO suvirinimo tvirtinimo detalės standartas, pasirinktiniai nestandartiniai dydžiai
Turima medžiaga	304, 316L nerūdijantis plienas, pritaikytas didelio stiprumo korozijai atsparus plienas
Dydžių diapazonas	M4-M12 visi standartiniai dydžiai, pasirinktinis veržlės storis ir iškyšos aukštis
Struktūrinis bruožas	Kvadratinis pozicionavimo korpusas + fiksuota suvirinimo projekcija, anti-offset suvirinimo konstrukcija
Paviršiaus apdorojimas	Marinavimas ir pasyvavimas, nėra oksido sluoksnio, švarus suvirinimo paviršius
Mechaninės savybės	Didelis suvirinimo tvirtumas, stabilus sriegio tikslumas, nėra terminės deformacijos
Pakavimo būdas	Apsaugos nuo susidūrimo klasifikuota pakuotė + eksporto dėžutė, birių padėklų pakuotė
Tiekimo paslauga	Vietinis tiekimas, nestandartinis pritaikymas, mišrus tvirtinimo elementų pirkimas vienu langeliu

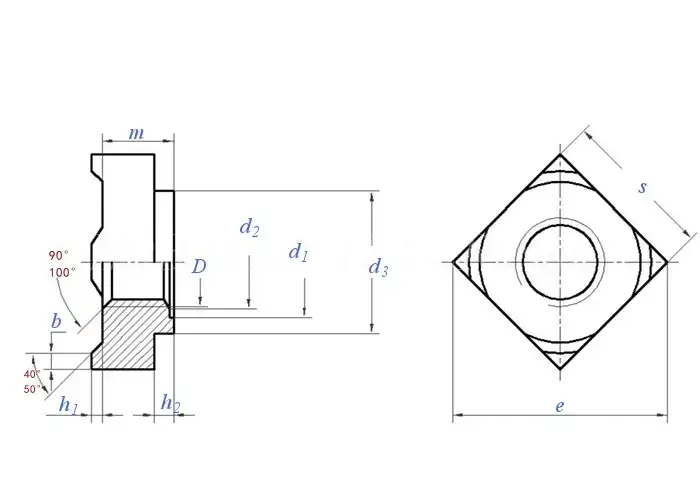

Din 928 Square Weld Nut

Siūlo dydis D			M4	M5	M6	M8	M10	7/16 20 UNF-2B ①	7/16 20 UNF-2B ②	M12	M14	M16
P	Pikis	Grubus siūlas	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Puikus siūlas, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Puikus siūlas, 2	/	/	/	/	1	-	-	1.5	-	-
b	Nominalus dydis		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	maks		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min = nominalus dydis		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	maks		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	maks		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nominalus dydis		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	maks		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	maks		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max = nominalus dydis		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max = nominalus dydis		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
už 1000 vnt.=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Pagrindiniai taikymo ir proceso pranašumai

1. Integruota suvirinimo projekcijos konstrukcija užtikrina tikslią padėties nustatymą prieš suvirinimą, veiksmingai užkertant kelią veržlės nuokrypiui ir sukimuisi suvirinimo metu, labai pagerinant partijos ruošinių išeigą ir nuoseklumą.

2. Pakeiskite tradicines rankines sriegines ir po montavimo veržles, supaprastinkite gamybos procesus, pašalinkite plonų plokščių sriegio slydimo ir sriegimo gedimo problemas bei žymiai pagerinkite gamybos efektyvumą.

3. DIN 928 kvadratinė suvirinimo veržlė kvadratinė ribinė konstrukcija turi gerą sukimąsi stabdantį poveikį po suvirinimo ir formavimo, vienodai veikia sriegio pagrindą, efektyviai atlaiko vibracinę apkrovą ir apsaugo nuo laisvų jungčių ilgalaikio įrenginio veikimo metu.

4. Nerūdijančio plieno medžiaga pasižymi puikiomis aukštos temperatūros suvirinimo savybėmis ir atsparumu korozijai. Suvirinimo jungtis tvirta, nerūdijanti, prisitaikanti prie automatizuotų įrenginių, skardos korpusų ir lauko metalinių konstrukcijų dalių.

5. Tinka surinkimo scenoms, kurių negalima užfiksuoti tradicinėmis veržlėmis ir kniedžių veržlėmis. Jis realizuoja nuolatinį fiksuotą sriegio pagrindą ir yra plačiai naudojamas automobilių gamyboje, elektros spintose ir inžinerinėse mašinose.

Din 928 Square Weld Nut
