Nerūdijančio plieno DIN 7991 įleistas šešiakampis sraigtas

„Wanluo“ Kinijos nerūdijančio plieno DIN 7991 įleidžiami šešiabriauniai varžtai yra gaminami griežtai laikantis Vokietijos pramonės standartų, profesionaliai suprojektuoti visiškai nuleisti paslėptus surinkimo reikalavimus. Skirtingai nuo išsikišusios taurelės galvutės ir mygtukų galvutės varžtų, ši serija turi standartinę 90 laipsnių kūginę konstrukciją, kurią sumontavus galima visiškai įterpti į ruošinį, o paviršiuje nėra išsikišimo.

Siųsti užklausą

Product Description

„Wanluo“ nerūdijančio plieno DIN 7991 įleistas šešiabriaunis varžtas puikiai išsprendžia išsikišusių tvirtinimo detalių trukdžių, komponentų trinties susidūrimo ir nelygaus surinkimo paviršiaus problemas mechaninio veikimo metu. Sujungianti tikslią vidinę šešiabriaunę pavarą ir vientisą paslėptą užraktą, tai yra nepakeičiamas tikslus tvirtinimo elementas, skirtas aukšto lygio įrangai, slankiojančioms dalims ir supaprastintam konstrukciniam surinkimui.

Struktūrinės savybės ir gamybos technologija

Nerūdijančio plieno DIN 7991 įleistas šešiakampis sraigtas pritaikytas integruotam šalto kalimo formavimui ir didelio tikslumo sriegių valcavimo procesui. Standartinė kūginė įgilinta galvutė turi tikslią kampo toleranciją, kuri puikiai tinka įprastoms ruošinio kiaurymėms, kad būtų užtikrintas itin lygus montavimas. Pagilintas vidinis šešiabriaunis lizdas yra tiksliai suformuotas su lygia vidine sienele ir dideliu atsparumu sukimo momentui, efektyviai užkertant kelią įrankio slydimui ir skylės subyrėjimui didelio stiprumo fiksavimo metu. Pilnas ir tankus sriegio profilis užtikrina vienodą įtempimą ir sklandų prisukimą be užstrigimo ar danties slydimo. Pagaminta iš didelio grynumo nerūdijančio plieno žaliavų, varžto korpusas pasižymi stabiliu tempimo stiprumu, puikiu konstrukciniu tvirtumu ir ilgalaikiu atsparumu korozijai, išlaikant plokščio surinkimo tikslumą ir patikimą tvirtinimo veikimą ilgalaikės vibracijos ir kintamos apkrovos darbo sąlygomis.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	Nerūdijančio plieno DIN 7991 įleistas šešiabriaunis varžtas, plokščia galvutė šešiakampis varžtas
Vykdomasis standartas	DIN 7991, ISO standartas, GB standartas, individualūs nestandartiniai matmenys
Turima medžiaga	304, 316, 316L nerūdijantis plienas; 2205/2507 dvipusis plienas
Dydžių diapazonas	M2-M20 visi standartiniai metriniai dydžiai, pasirinktinis itin trumpas / itin ilgas varžto ilgis
Galvos tipas	90° standartinė kūginė įgilinta galvutė, visiškai nuleistas paslėptas montavimas
Pavaros tipas	Tikslus vidinis šešiabriaunis lizdas, suderinamas su standartiniais šešiabriauniais raktais
Paviršiaus apdorojimas	Marinavimas ir pasyvavimas, lygus paviršius be įbrėžimų, vienodas antikorozinis sluoksnis
Mechaninės savybės	Didelis atsparumas tempimui, didelis atsparumas sukimo momentui, stabilus atsparumas atsipalaidavimui
Pakavimo būdas	Drėgmei atsparus vidinis maišelis + eksporto dėžutė, padėklų pakavimas dideliems užsakymams
Tiekimo paslauga	Vietinis masinis tiekimas, nestandartinis pritaikymas, mišrių tvirtinimo detalių pirkimas vienu langeliu

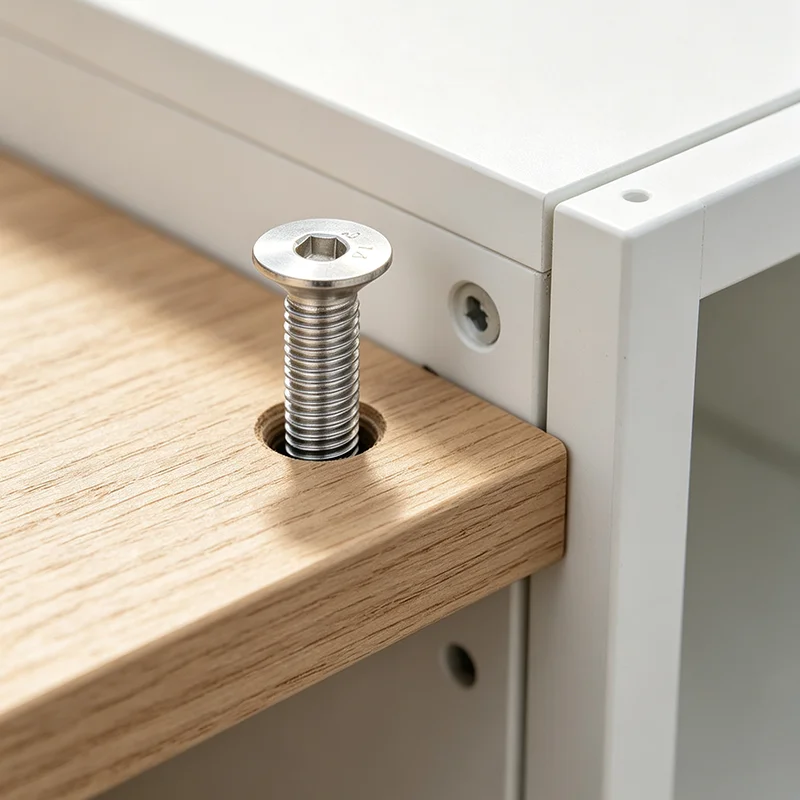

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Sraigtinis sriegis d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pikis	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L≤125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L≤200	/	/	/	24	28	32	36	40	44	48	52	56	60
	L＞ 200	/	/	/	/	/	45	49	53	57	61	65	69	73
d_k	max = nominalus dydis	6	8	10	12	16	20	24	27	30	33	36	36	39
d_k	min	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
d_s	max = nominalus dydis	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	min	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	min	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	maks	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	Nominalus dydis	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	min	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	maks	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	max = nominalus dydis	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
t	min	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

Pagrindiniai privalumai ir pramoninis pritaikymas

1. Visiškai įleistas nuleidimo dizainas realizuoja nulinį paviršiaus išsikišimą po montavimo, visiškai išvengiant trinties, susidūrimo ir mechaninių slankiojančių dalių užstrigimo dėl išsikišusių varžtų galvučių, užtikrinant sklandų įrangos veikimą.

2. Standartinė 90 laipsnių smailėjanti galvutė tiksliai pritaiko įvairias įprastas kiaurymes, taip užtikrina vientisą tvirtinimo detalę, labai pagerina ruošinio paviršiaus lygumą ir bendrą įrangos tikslumą.

3. Vidinė šešiabriaunė pavaros konstrukcija palaiko didelio sukimo momento fiksavimo operaciją, išsprendžiant nepakankamos kryžminių plokščių galvučių varžtų priveržimo jėgos problemą, subalansuojant paslėptą montavimą ir didelio tvirtumo tvirtinimo efektyvumą.

4. Aukštos kokybės nerūdijančio plieno medžiaga pasižymi puikiu atsparumu rūdijimui ir atsparumui druskos purslams, prisitaikanti prie tikslios automatikos įrangos, lauko mašinų ir švelniai korozinės darbo aplinkos, užtikrinančio ilgalaikį stabilų naudojimą.

5. Universalios standartinės sriegio specifikacijos puikiai dera su visu mūsų veržlių, poveržlių ir srieginių strypų asortimentu, palaiko vientisą atraminį tvirtinimą ir partijų pirkimą pramoninėms surinkimo linijoms.

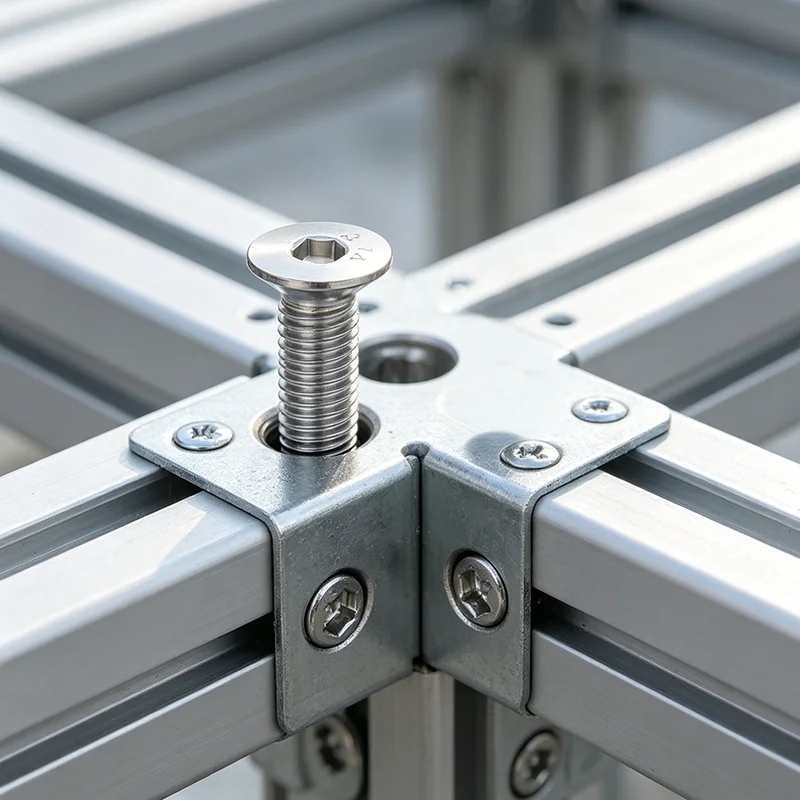

Stainless Steel Din 7991 Countersunk Hex Socket Screw

DUK

1 klausimas: kuo skiriasi nerūdijančio plieno DIN 7991 įleistas šešiakampis varžtas ir DIN 912/ISO 7380 varžtai?

A1: DIN 912 yra instaliacija su puodelio galvute, ISO 7380 yra apvalios mygtuko galvutės pusiau atvira instaliacija, o DIN 7991 yra visiškai įleistas. Jis unikaliai naudojamas scenarijuose, kai reikia visiškai plokščio ruošinio paviršiaus ir be struktūrinių trukdžių.

2 klausimas: ar įgilintų šešiabriaunių varžtų tvirtumo pakanka tiksliajai įrangai?

A2: Taip. Adopting integrated cold forging and thickened screw body design, it has high tensile strength and torque resistance. Its fastening stability fully meets the assembly standards of precision machinery and automated equipment.

3 klausimas: ar DIN 7991 varžtus galima visiškai įterpti į ruošinį?

A3: Tikrai. Standartinis 90° kūginis kampas puikiai dera su pramoninėmis universaliomis kiaurymėmis. Po standartinio priveržimo varžto galvutė visiškai sutampa su ruošinio paviršiumi be jokių išsikišimų.

4 klausimas: ar palaikote pritaikytus specialaus kampo įleidžiamus varžtus?

A4: Taip. Mes palaikome nestandartinio įgilinto kampo, varžto ilgio ir sriegio žingsnio pritaikymą, atitinkančius specialius tiksliųjų formų ir specialios automatikos įrangos surinkimo reikalavimus.

5 klausimas: kokiems pagrindiniams scenarijams tinka DIN 7991 varžtai?

A5: plačiai naudojamas tiksliosios automatikos įrangoje, slankiojančiose mechaninėse dalyse, liejimo prieduose, plokščiuose įrankių tvirtinimo elementuose, elektroniniuose tiksliuose prietaisuose ir visuose surinkimo scenarijuose, kuriems reikalingas ypač plokščias paviršius ir nuliniai trukdžiai.
