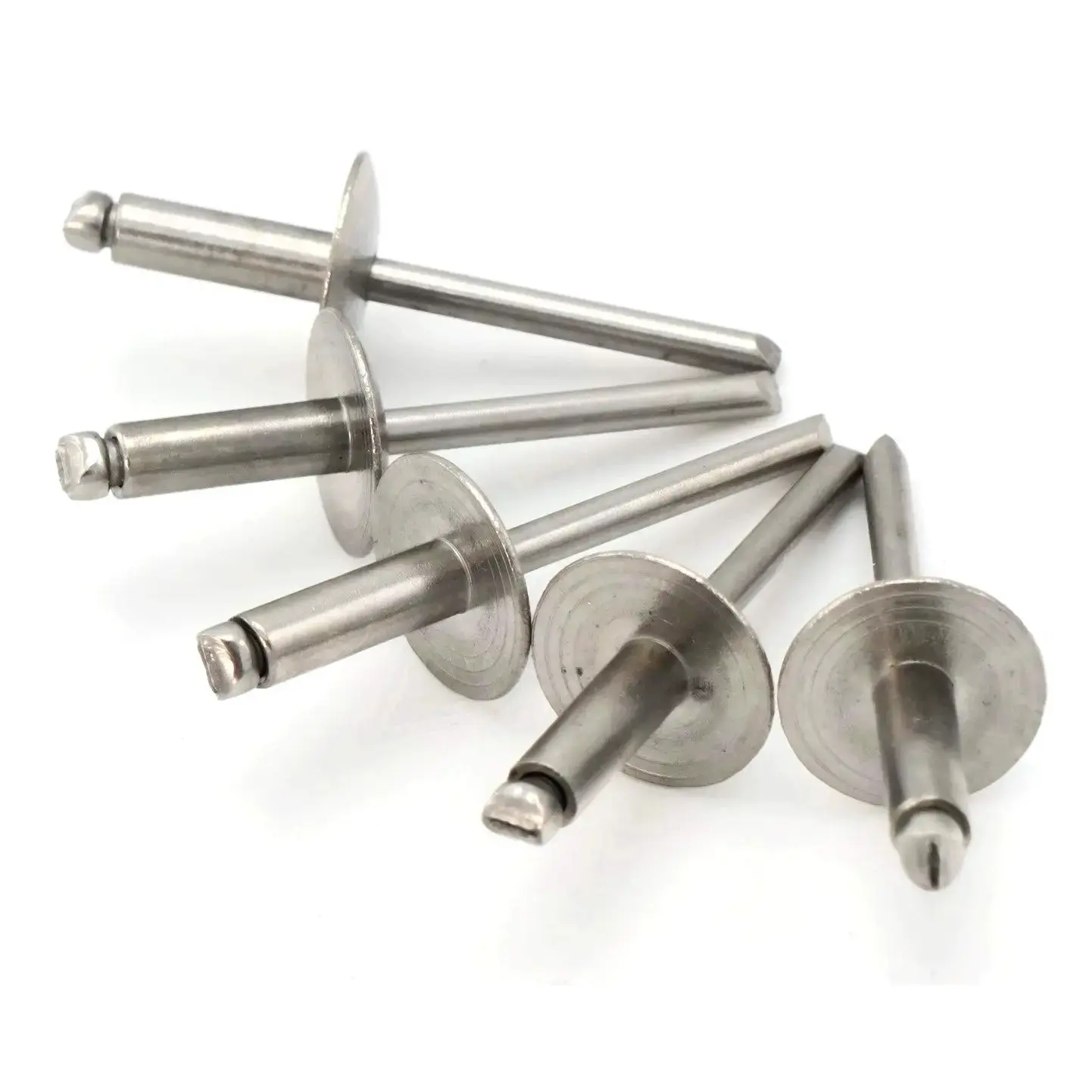

Atviro tipo pop kniedė, skirta montuoti aklas

Kai „Wanluo Factory“ gamino atviro tipo „Pop“ kniedes, skirtas akliesiems montuoti, ji priėmė šerdies veleno tempimo ir išsiplėtimo fiksavimo principą. Nulaužus šerdies veleną, kniedės uodega buvo tolygiai išsiplėtusi ir tvirtai prilipusi prie lakštinės medžiagos skylės sienelės, suformuojant plokščią, stipriai sukimbančią ir nenuimamą nuolatinio sujungimo konstrukciją. Bendra konstrukcija yra paprasta, surinkimo greitis yra greitas ir nepažeidžia lakšto paviršiaus gniuždymo. Jis tinka įvairių metalo lakštų, lakštinio metalo komponentų ir plonų profilių sandūravimui ir tvirtinimui. Tai universali ir efektyvi tvirtinimo detalė, skirta šiuolaikinei lengvosios pramonės surinkimui, lengvosios įrangos surinkimui, sandarių konstrukcijų tvirtinimui.

Faktiniai veikimo testai

1. Vienpusio kniedijimo formavimo bandymas

Šis bandymas imituoja įprastas aklinas skyles ir uždaro sluoksnio sąlygas pramoninėse aplinkose ir atlieka partijos kniedijimo bandymus. Visą procesą galima užbaigti naudojant tik vieną pusę įrankio, todėl tolygiai plečiasi nago korpusas, nėra išlinkimų ar kabančių tarpų ant plokštės paviršiaus, pilnas ir taisyklingas nugaros formavimas ir puikiai išsprendžiama problema, kad tradicinių tvirtinimo detalių negalima montuoti ant nugaros. Formavimo kvalifikacijos rodiklis yra stabilus ir atitinka pramoninius plonų plokščių tvirtinimo, įrangos korpuso surinkimo ir spintelių surinkimo standartus.

2. Tempimo ir šlyties laikomosios galios bandymas

Mūsų atviro tipo popkniedės, skirtos akliesiems montuoti, atliekami statinės apkrovos bandymai, naudojant universalią bandymo mašiną. Po kniedijimo ir formavimo jis gali atlaikyti standartinę šoninę šlyties jėgą ir išilginį įtempimą. Po jėgos poveikio plokštė neatsipalaiduos, neatsijungs ar atsiskirs. Bendras sujungimo stiprumas visiškai atitinka pramoninius plonų plokščių tvirtinimo, įrangos korpuso surinkimo ir spintelės surinkimo standartus.

3. Aukšto dažnio vibracijos apsaugos nuo atsipalaidavimo bandymas

Šis bandymas atliekamas naudojant pramoninį vibracijos bandymo stendą, skirtą nuolatiniam vibracijos bandymui, modeliuojant įrangos veikimą ir transporto priemonės trūkčiojimo sąlygas. Po ilgalaikės ir aukšto dažnio vibracijos kniedijimo taškai neatsipalaiduoja, nesislenka, nenukrenta nago korpusas. Sujungimo stabilumas pranašesnis už įprastų varžtų su vienpuse fiksavimo konstrukcija.

4. Plokštės suderinamumo ir suderinamumo testas

Pritaikymo bandymai atliekami skirtingo storio aliuminio plokštėms, plieno plokštėms ir nerūdijančio plieno plonoms plokštėms. Skylės skersmens atitikimo tikslumas yra didelis. Po kniedijimo plokštės paviršius yra plokščias, neišsipūtęs ar įtrūkęs, nepažeis plonasienės ruošinio konstrukcijos. Jis suderinamas su įvairiais lengvo ir tikslaus surinkimo scenarijais.

5. Partijos konstrukcijos stabilumo bandymas

Buvo atlikti nuolatiniai 100 partijų kniedijimo bandymai. Nagų kūno lūžio jėga yra vienoda, o formavimo konsistencija yra didelė. Nėra jokių problemų, tokių kaip įstrigę nagai, nesugebėjimas ištraukti ar blogas formavimas. Jis suderinamas su gamyklos surinkimo linijomis, kad būtų galima greitai surinkti partiją, o konstrukcijos efektyvumas yra stabilus.

Pastabos dėmesiui

1. Skersmens derinimui reikia standartinių specifikacijų: Statybos metu turi būti išgręžtos skylės pagal kniedžių specifikacijas. Jei skersmuo yra per didelis, susidariusioje konstrukcijoje gali susidaryti per didelis tarpas ir atsilaisvinti jungtys. Jei skersmuo yra per mažas, tai sukels sunkumų kniedijimą, nenormalų nagų kūno lūžį ir turės įtakos suveržimo stiprumui.

2. Tinkamas suderinamos plokštės storis: Atitinkamo ilgio kniedės turi būti parenkamos atsižvelgiant į faktinį plokštės storį. Draudžiama naudoti per ilgas arba per trumpas specifikacijas, kad būtų išvengta laisvų kniedijimo ar per didelio atsidarymo galinėje dalyje ir plokštės deformacijos.

3. Nenaudokite per didelės apkrovos: atviro tipo kniedės, skirtos žaliuzių montavimui, daugiausia skirtos plonoms plokštėms, statiniam ir lengvo vibracinio mazgo tvirtinimui. Nerekomenduojama naudoti pagrindinėse laikančiose konstrukcijose, turinčiose didelį stiprumą, dinaminį poveikį ir aukšto slėgio jėgą, kad būtų išvengta atsiskyrimo ir gedimo dėl ilgalaikio įtempimo.

4. Laikykite statybos įrankius geros būklės: naudokite kvalifikuotus kniedijimo įrankius. Susidėvėjus įrankio nasrams arba nepakankamam slėgiui, reikia laiku atlikti techninę priežiūrą. Priešingu atveju galite lengvai susidurti su tokiomis problemomis kaip nesugebėjimas traukti, nukrypimas ir nepilnas kniedijimo formavimas.

5. Suderinamumas su aplinka pagal medžiagą: Drėgnoje, lauko ir rūgštinėje ar šarminėje aplinkoje rekomenduojama naudoti kniedes su atitinkamomis antikorozinėmis medžiagomis. Įprastos medžiagos laikui bėgant linkusios oksiduotis ir rūdyti, palaipsniui mažindamos jungties stabilumą ir paveikdamos bendrą įrangos tarnavimo laiką.

6. Uždrausti antrinį kalimą ar modifikavimą po formavimo: užbaigus kniedijimą draudžiama jėga smogti ar susukti vinio korpusą, nes tai sugadins vidinę išsiplėtimo fiksavimo konstrukciją, dėl to atsilaisvins jungtys, sumažės laikomoji galia ir kils pavojus surinkti.

Produkto parametras

Produkto gamybos procesas

1. Unikali vienpusio žaliuzių montavimo funkcija, nereikia dvipusio veikimo ir rezervuotos darbo vietos. Puikiai išsprendžia uždarų, paslėptų ir neprieinamų konstrukcinių dalių tvirtinimo problemą, labai praplėsdamas surinkimo taikymo sritį.

2. Greitas ir efektyvus kniedijimo formavimas, užbaigiamas užrakinimas ir tvirtinimas vienu traukimu. Statybos procesas yra paprastas, žemas veikimo slenkstis, nereikia sudėtingų įrankių, efektyviai gerinant serijinę gamybą ir gamybos linijų surinkimo efektyvumą.

3. Vienoda deformacija ir sandari konstrukcija, užpakalinė išsiplėtimo fiksavimo galvutė glaudžiai priglunda prie ruošinio plokštės be tarpų, išvengiant plonų plokščių komponentų purtymo ir atsipalaidavimo. Plokščias paviršius po kniedijimo nesubraižys ir netrukdys derančioms dalims.

4. Kelių medžiagų derinimo schemos pritaikomos skirtingoms darbo aplinkoms. Aliuminio kniedės yra lengvos ir atsparios korozijai, plieninės kniedės pasižymi dideliu stiprumu, o nerūdijančio plieno kniedės yra tinkamos atšiaurioje korozinėje aplinkoje, atitinkančios įvairius tvirtinimo stiprumo reikalavimus.

5. Open Type Pop Rivet for Blind Installation yra plačiai pritaikyta pramonėje, plačiai naudojama automobilių gamybos, elektros įrangos, aviacijos ir kosmoso priedų, architektūrinės apdailos, konteinerių apdirbimo, kasdienių techninės įrangos ir lakštinio metalo inžinerinio surinkimo projektuose.
