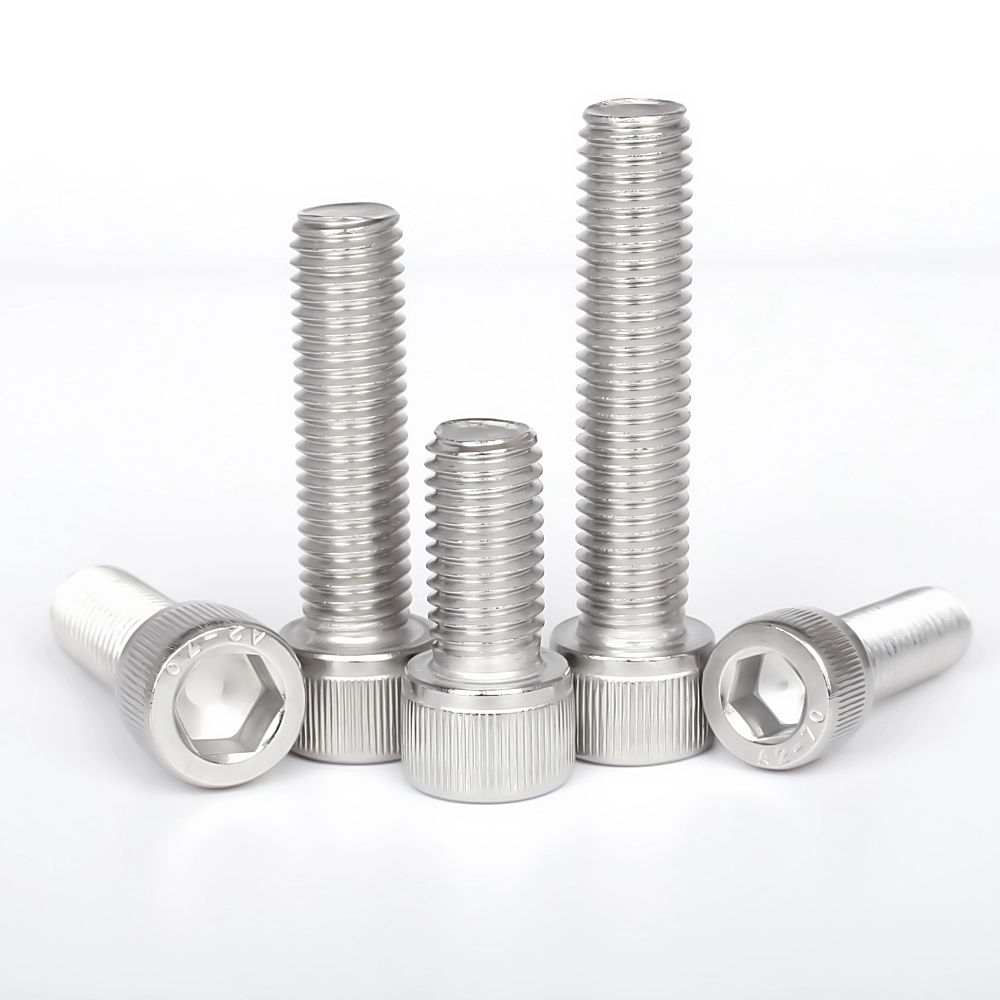

Šešiakampio lizdo dangtelio varžtas DIN 912 šešiakampis varžtas

Šis šešiakampis varžtas DIN 912 šešiakampis varžtas, pagamintas Wanluo tiekėjų pagal Vokietijos tikslumo pramonės standartus, yra aukščiausios klasės tvirtinimo komponentas. Jis daugiausia skirtas tiksliam mechaniniam surinkimui, paslėptam užraktui ir didelio tikslumo įrangos surinkimo scenarijams. Skirtingai nei tradicinis atviras išorinių šešiakampių varžtų montavimas, kurio veikimas remiasi išoriniais veržliarakčiais, šis varžtas turi įterptą šešiakampę skylę + cilindrinės galvutės įterptą konstrukciją, kurią galima visiškai pritaikyti ruošinio angoje ir pasiekti paslėptą ir plokščią surinkimą. Jis veiksmingai pašalina pramonės problemas, tokias kaip išsikišę tradicinių tvirtinimo detalių trukdžiai, negalėjimas dirbti siaurose erdvėse dėl ribotos erdvės ir netaisyklingų surinkimo paviršių.

Siųsti užklausą

Product Description

Kai „Wanluo Factory“ kūrė šį šešiabriaunį DIN 912 šešiakampį varžtą, jis rėmėsi integruotu šalto kalimo ir tiksliais sriegių valcavimo procesais. Bendra konstrukcija pasižymi dideliu tikslumu ir tvirtu fiksavimo stabilumu. Kartu su aukštos kokybės nerūdijančiu plienu, jis ilgą laiką gali išlaikyti tikslią fiksavimo būseną esant vibracijai ir sudėtingoms darbo sąlygoms. Tai pagrindinis atraminis varžtas, skirtas aukščiausios klasės automatizuotos įrangos, tiksliųjų formų, instrumentų ir prietaisų surinkimui.

Produkto savybės

1. Integruota instaliacijos struktūra, jokių montavimo trukdžių

Mūsų šešiakampio lizdo dangtelio varžtas DIN 912 šešiakampis varžtas turi cilindrinę galvutę. Po užrakinimo neatsiranda jokie komponentai, kurie netrukdys aplinkiniams priedams judėti arba įrangos surinkimui ir montavimui. Jis puikiai tinka tikslioms konstrukcijoms, kurioms reikia plokščių paviršių, sandaraus surinkimo ir slankiojančio prigludimo, o tai žymiai pagerina bendrą įrangos surinkimo vientisumą.

2. Vidinė šešiakampė pavaros konstrukcija, stiprus prisitaikymas siaurose erdvėse

Jame yra įmontuota standartinė šešiakampė pavaros anga, kurią galima papildyti vidiniu šešiakampiu veržliarakčiu, nepaliekant išorinės veržliarakčio sukimosi vietos. Jis specialiai išsprendžia statybos problemas kompaktiškose konstrukcijose, tankiuose montavimo taškuose ir siaurose ertmėse. Jo pritaikomumas yra daug pranašesnis už įprastus išorinius šešiakampius varžtus.

3. Tikslus liejimo procesas, tikslus sujungimas be slydimo

Jis formuojamas vientiso šalto kalimo būdu, kartu su didelio tikslumo siūlų valcavimo apdorojimu. Dantų forma pilna ir vienoda, laikantis griežtų tolerancijos standartų. Vidinė skylė turi didelį koncentriškumą ir lygią vidinę sienelę. Išmontavimo procesas yra sandariai pritvirtintas, o didelio sukimo momento užraktas nėra linkęs įtrūkti, paslysti ar nutrūkti sriegiams. Jis palaiko pakartotinį derinimo išmontavimą, o tikslumas nesumažėja ilgą laiką.

4. Stabilus medžiagos veikimas, patvarus ir atsparus korozijai

Jame parenkamos didelio grynumo nerūdijančio plieno žaliavos, todėl gaminys yra labai atsparus tempimui ir atsparumas nuovargiui. Jis gali atlaikyti dažną vibraciją ir mechanines slenkamąsias įrangos veikimo sąlygas, taip pat turi puikų atsparumą rūdims ir korozijai. Jis nebijo drėgmės ir nedidelės korozijos sudėtingoje aplinkoje. Patvarumas žymiai pagerėjo.

5. Pagrindo paviršiaus montavimo konstrukcija, vienoda fiksavimo jėga

Varžto apačia plokščia, o galvutė sklandžiai suapvalinta. Jis itin gerai priglunda prie ruošinio aklinos angos, o fiksavimo jėga yra vienoda be netolygios apkrovos. Tai nesukels vietinės suspaudimo deformacijos, klaidingo fiksavimo ar atsipalaidavimo problemų, užtikrinant fiksavimo stiprumo nuoseklumą kiekviename surinkimo taške.

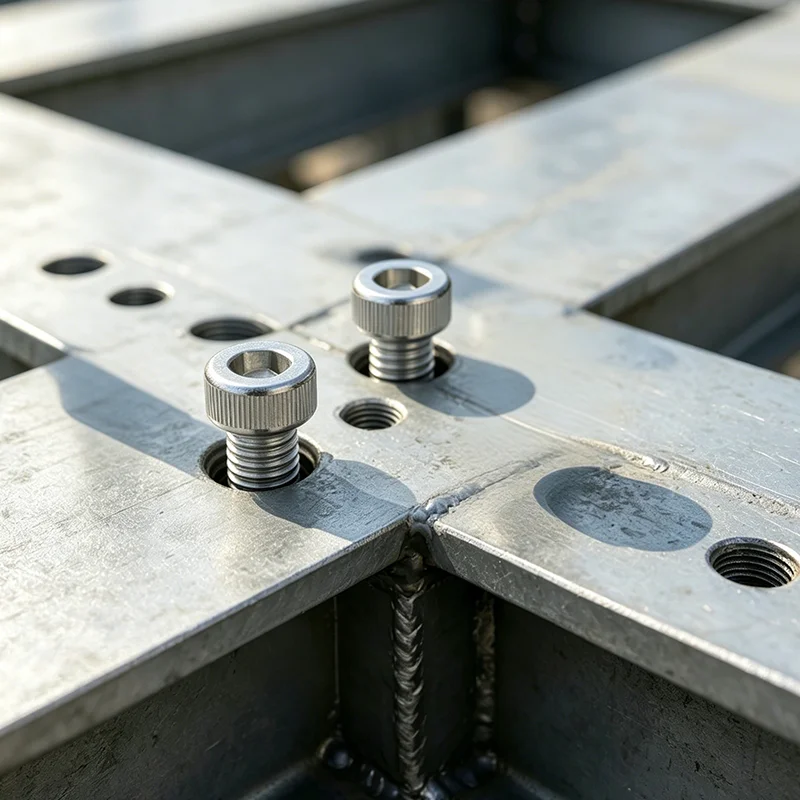

Taikymo scenarijus

1. Tiksliųjų formų įrankių rinkinys

2. Automatizuotas mechaninės įrangos surinkimas

3. Tikslieji prietaisai ir elektros įranga

4. Aukštos klasės mechaninės konstrukcijos modifikavimas ir priežiūra

Hex Socket Cap Screw Din 912 Allen Bolt

Struktūriniai pranašumai ir proceso našumas

DIN 912 šešiakampiai varžtai naudoja vientisą šalto kalimo formavimo ir tikslaus sriegio valcavimo procesą, su pilnu ir vienodu sriegio profiliu bei tiksliu tolerancijos valdymu. Standartinis vidinis šešiakampis griovelis yra giliai apdirbtas su lygia vidine sienele ir dideliu koncentriškumu, užtikrinant tvirtą prigludimą su šešiakampiais veržliarakčiais, neslysdamas ar nenulūžęs danties surinkimo metu. Suapvalintas galvutės dugnas ir plokščias guolio paviršius gali būti glaudžiai pritvirtinti prie ruošinio įgilintos skylės, taip užtikrinant paslėptą montavimą be išsikišusių iškyšų. Aukšto grynumo nerūdijančio plieno žaliavos suteikia varžtams puikų atsparumą tempimui, atsparumą nuovargiui ir atsparumą korozijai, išlaiko ilgalaikį stabilų tvirtinimo tikslumą esant dažnoms vibracijoms ir atšiaurioms darbo aplinkoms bei efektyviai pagerina įrangos surinkimo vientisumą ir estetiką.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	Nerūdijančio plieno šešiakampio lizdo dangtelio varžtas, DIN 912 šešiakampis varžtas
Vykdomasis standartas	DIN 912, ISO 4762, GB standartas, pasirinktinis nestandartinis ilgis ir dydis
Turima medžiaga	304, 316, 316L nerūdijantis plienas; 2205/2507 dvipusis plienas
Dydžių diapazonas	M2-M48 visos metrinės specifikacijos, pritaikytas itin trumpas / itin ilgas varžto korpusas
Pavaros tipas	Tiksli vidinė šešiabriaunė pavara, standartinis šešiakampio veržliarakčio atitikimas
Paviršiaus apdorojimas	Marinavimas ir pasyvavimas, sriegis be įtrūkimų, lygus antikorozinis paviršius
Mechaninės savybės	Didelis atsparumas tempimui, stiprus fiksavimo stabilumas, apsauga nuo nuovargio ir atsipalaidavimo
Pakavimo būdas	Drėgmei atspari nepriklausoma pakuotė + eksporto dėžutė, padėklų pakavimas dideliems užsakymams
Tiekimo paslauga	Vietinis masinis tiekimas, nestandartinis pritaikymas, mišrių tvirtinimo detalių pirkimas vienu langeliu

Hex Socket Cap Screw Din 912 Allen Bolt

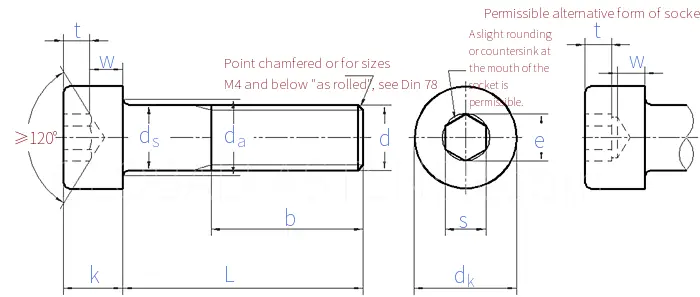

Siūlo dydis d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Pikis	Šiurkštus siūlas	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Smulkus sriegio žingsnis-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Smulkus sriegio žingsnis-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	paprasta galva	maks	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	raižytos galvos	maks	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	maks		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	maks		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	maks		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominalus dydis		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	maks		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Siūlo dydis d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pikis	Šiurkštus siūlas	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Smulkus sriegio žingsnis-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Smulkus sriegio žingsnis-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	paprasta galva	maks	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	raižytos galvos	maks	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	maks		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	maks		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	maks		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominalus dydis		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	maks		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
