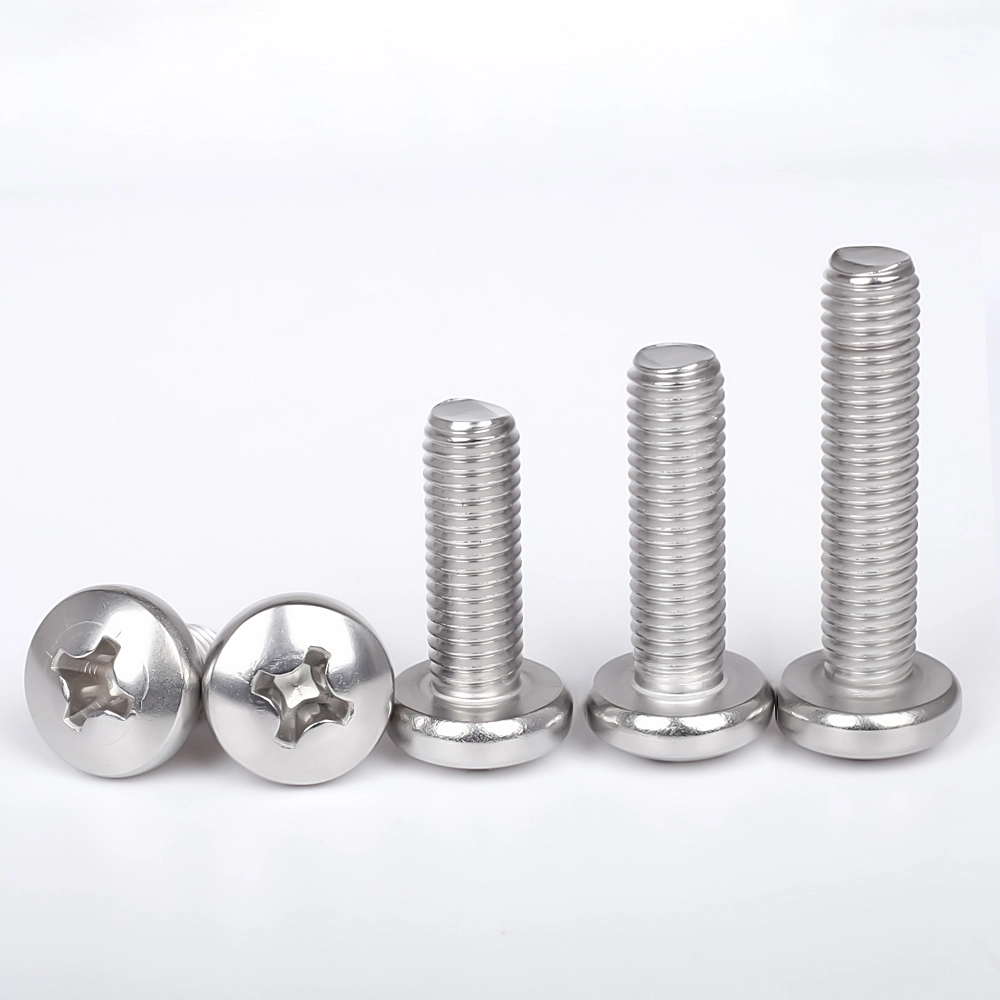

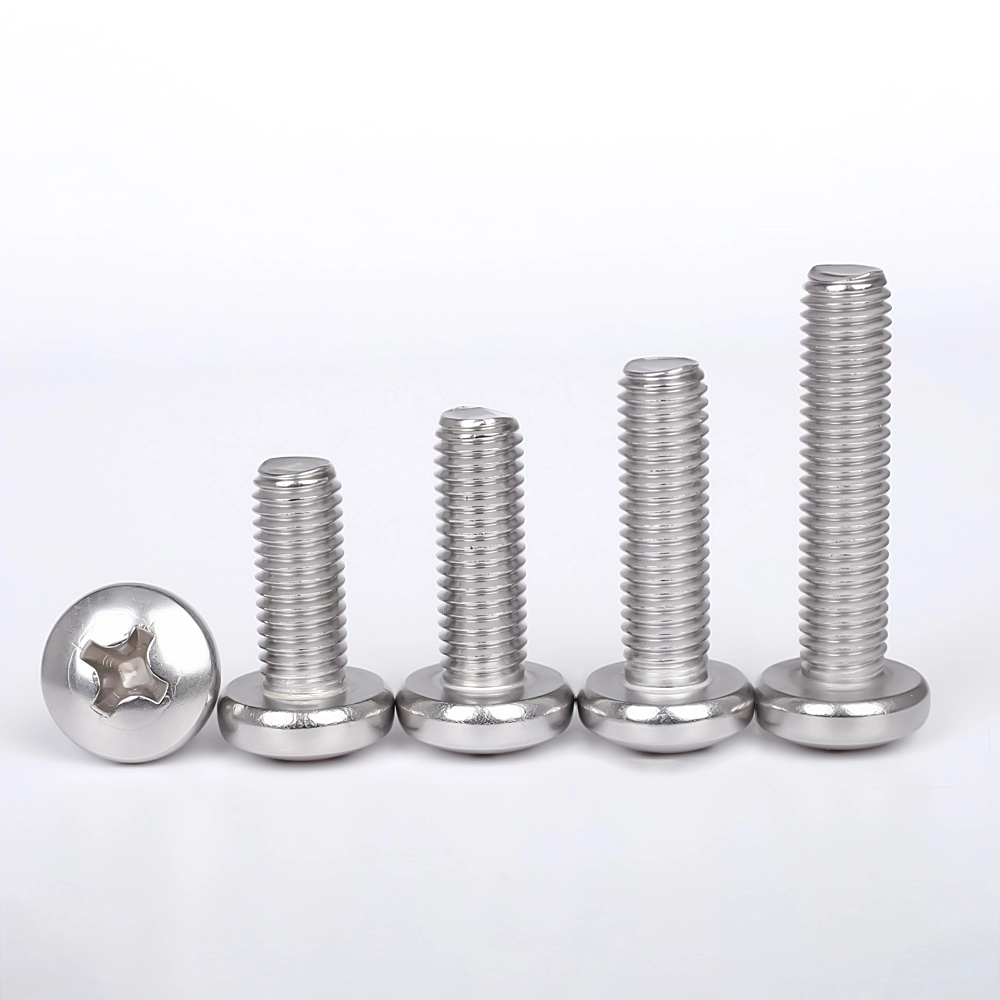

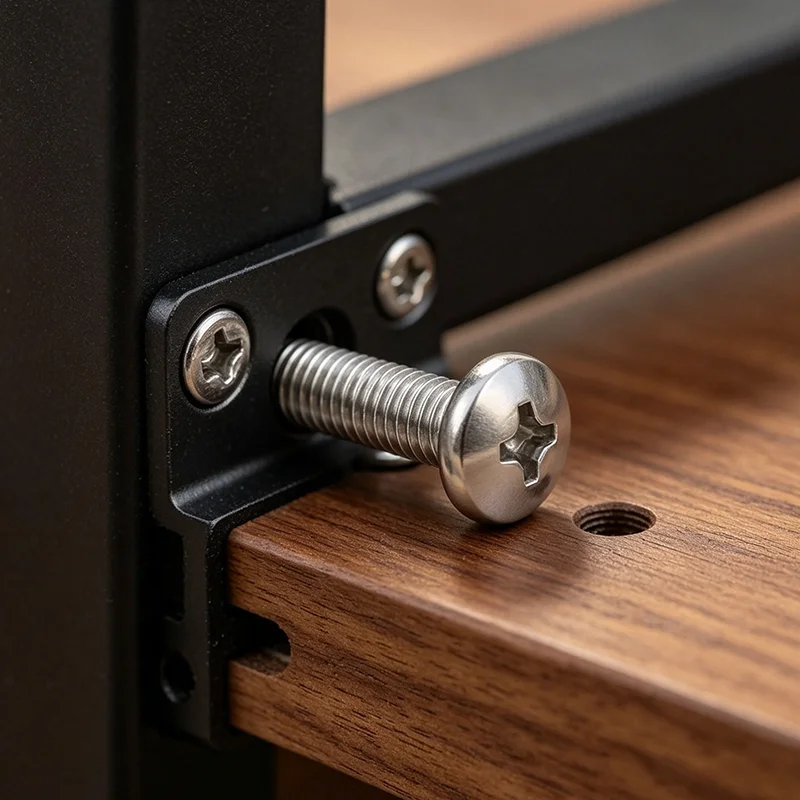

GB818 kryžminės galvutės įleidžiamas mašinos varžtas

„Wanluo“ tiekėjų pagamintas kryžminis įleidžiamasis sraigtas GB818 yra standartinis bendrosios paskirties tiksliai suderinamas tvirtinimo elementas, specialiai sukurtas vidutinės ir lengvosios pramonės standartizuotoms surinkimui. Jis tinka įvairiems atvejams, kai fiksavimui naudojamos iš anksto nustatytos srieginės skylės ir veržlės. Skirtingai nuo savaime užsifiksuojančios smailių savisriegių sraigtų ir stambių sriegių medsraigčių, šis gaminys turi standartinę metrinę smulkių dantų konstrukciją, nenupjaunant smailių antgalių. Jis užtikrina stabilų fiksavimą dėl tikslaus sriegio sujungimo ir turi tris pagrindinius pranašumus: tikslus suderinimas, pakartotinis išmontavimas ir sklandus surinkimas.

Siųsti užklausą

Product Description

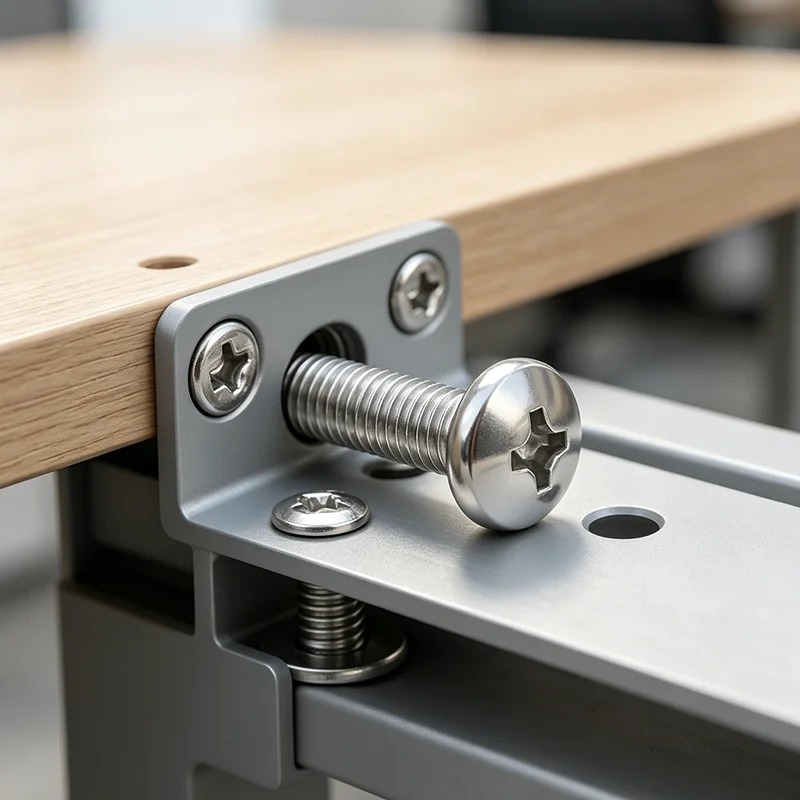

„Wanluo Factory“ pagamintas GB818 kryžminės galvutės įleidžiamas mašininis sraigtas gaminamas naudojant integruotą šalto kalimo procesą, kartu su antriniu tikslumo valcavimo sriegio procesu. Visas danties profilis yra taisyklingas, o tolerancija yra tiksli, efektyviai sprendžiant įprastas surinkimo problemas, tokias kaip netinkamai išlyginti sriegiai, surinkimo įstrigimai, nelygūs lentos paviršiai ir grubus įprastų padirbtų varžtų vaizdas. Suapvalinta lanko formos galvutė neturi aštrių briaunų, o po montavimo yra tvarkinga ir graži, tinkama serijiniam standartiniam elektroninių prietaisų, buitinės technikos, tiksliųjų prietaisų ir kasdieninės pramonės įrangos surinkimui. Tai universaliausias pagrindinis mašinos varžtas, skirtas lengvosios pramonės surinkimo scenarijams.

Medžiagos pranašumai

1. Vienodas bendras kietumas, tinkamas pakartotinėms surinkimo ir išmontavimo sąlygoms.

2. Puikus atsparumas tempimui ir nuovargiui, 不易 atsipalaiduoja arba deformuojasi.

3. Atsparus korozijai ir nerūdijantis, tinka įvairioms įprastoms darbo sąlygoms.

4. Puikus paviršiaus apdorojimas, aukštesnė surinkimo išvaizdos kokybė.

5. Standartinis medžiagų santykis, visiškas suderinamumas ir universalumas.

Priežiūros ir priežiūros instrukcijos

1. Kasdienis vizualinis patikrinimas

Reguliariai tikrinkite GB818 kryžminio įleidžiamojo mašinos varžto paviršiaus būklę. Sutelkite dėmesį į problemų, tokių kaip susikaupę nešvarumai, nedidelis oksidavimas ir dulkių susikaupimas ant sriegių, patikrinimą. Nedelsdami nuvalykite paviršiaus nešvarumus, kad pašalinės medžiagos nepriliptų ir laikui bėgant nenusidėvėtų sriegio profilis, užtikrinant sukibimo tikslumą.

2. Standartinis surinkimas ir išmontavimas, venkite smurtinių operacijų

Išmontuodami arba surinkdami naudokite atitinkamų specifikacijų kryžminius įrankius. Taikykite jėgą tolygiai ir stabiliai. Venkite žiauraus sukimo ar priverstinio traukimo. Saugokite, kad įrankis neslystų ir nenusidėvėtų kryžminis griovelis arba nepažeistų sriegių. Stenkitės, kad varžtai neįstrigtų ar neišardytų dėl žmogiškųjų veiksnių.

3. Aplinkos būklės priežiūros skyrius

Drėgnomis ir prastai vėdinamomis darbo sąlygomis reguliariai atlikite paprastą profilaktinę rūdžių priežiūrą. Tiesiog nuvalykite apsaugine alyva, kad izoliuotumėte drėgmę. Sausose patalpose nereikia sudėtingos priežiūros. Tiesiog laikykite agregatą švarų. Tai tinka ilgalaikiam stabiliam naudojimui.

4. Reguliarus priveržimas ir pakartotinė patikra

Įrangos surinkimo vietose, kuriose yra nedidelė vibracija, reguliariai tikrinkite užrakinimo būseną. Laiku reguliuokite ir sutvirtinkite, kad ilgalaikės nedidelės vibracijos nesukeltų nežymaus varžtų atsipalaidavimo, užtikrinant įrangos mazgo stabilumą.

5. Klasifikacija Atsarginių dalių sandėliavimas

Atsarginius varžtus reikia laikyti sausoje ir vėdinamoje vietoje. Venkite ilgalaikio poveikio elementams, sąlyčio su rūgštine ar šarmine terpėmis ir apsaugokite nuo priešlaikinės oksidacijos bei rūdijimo. Užtikrinkite atsarginių varžtų surinkimo tikslumą ir veikimą.

Produkto parametras

Parametras elementas	Detali specifikacija
Produkto pavadinimas	GB818 skersinės galvutės įleidžiamas mašinos varžtas, metrinis apvalios galvutės mašinos varžtas
Vykdomasis standartas	GB818, ISO standartas, kryžminės nuorodos DIN/ANSI standartas
Turima medžiaga	304, 316, 316L nerūdijantis plienas, anglinis plienas, cinkuotas
Dydžių diapazonas	M1.6-M12 visi standartiniai metriniai dydžiai, galimas pasirinktinis nestandartinis ilgis
Galvos tipas	Lygi apvali keptuvės galvutė, žemo profilio dekoratyvinė tvirtinimo galvutė
Pavaros tipas	Standartinė skersinė įduba, suderinama su universaliais surinkimo įrankiais
Gijos funkcija	Smulkus ir vienodas visos metrinis sriegis, didelis suderinimo tikslumas
Paviršiaus apdorojimas	Marinavimas ir pasyvavimas, poliruotas paviršius be įtrūkimų, apsauga nuo rūdžių ir antikorozijos
Mechaninės savybės	Didelis atsparumas tempimui, stabili fiksavimo jėga, apsauga nuo nuovargio ir daugkartinio naudojimo
Pakavimo būdas	Drėgmei atspari vidinė pakuotė + eksporto dėžutė, padėklų pakavimas dideliems užsakymams
Tiekimo paslauga	Vietinis masinis tiekimas, nestandartinis pritaikymas, mišrių tvirtinimo detalių pirkimas vienu langeliu

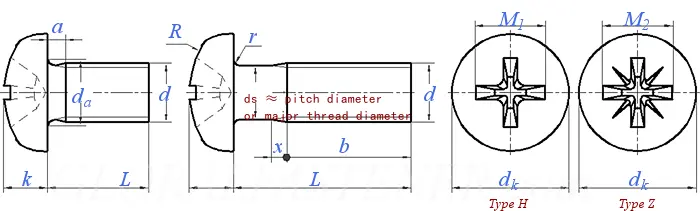

Gb818 Pan Head Cross Recessed Machine Screw

Siūlo dydis d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pikis		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	maks		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Įsiskverbimo gylis		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max = nominalus dydis		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max = nominalus dydis		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	maks		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Lizdas Nr.			0	0	1	1	2	2	2	3	4	4
M₁	Tipas H	Nuoroda	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Įsiskverbimo gylis		maks	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Įsiskverbimo gylis		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Z tipas	Nuoroda	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Įsiskverbimo gylis		maks	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Įsiskverbimo gylis		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
